ARTY Artix-7 FPGA KARTI

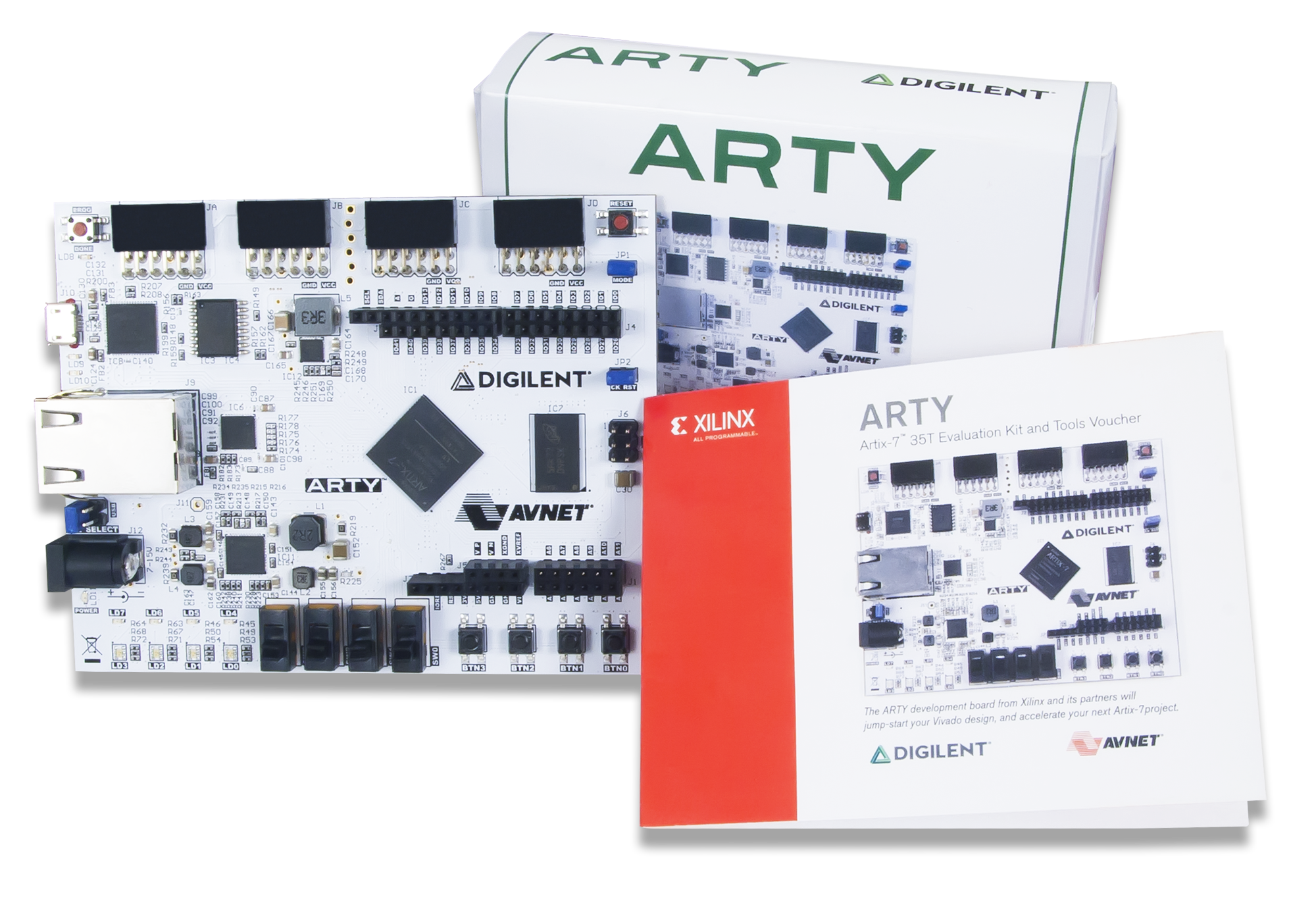

ARTY BOARD ARTIX-7 FPGA DEVELOPMENT BOARD
Arty, Artix-7™ Field Programmable Gate Array (FPGA) için tasaralanan kullanıma hazır bir geliştirme kartıdır. Özellikle MicroBlaze Soft Processing System olarak kullanılmak üzere tasarlanmıştır. Bu bağlamda kullanıldığında projenin gerektirdiği her şeye uyum sağlayabilen en esnek işlem platformu halini alir.
Diğer tek kartlı bilgisayarların aksine, Arty tek bir işleme çevre birimine bağlı değildir. UART’lar, SPI’lar, I2C’ler ve Ethernet MAC ile dolu bir iletişim merkezidir.
Ayrıca Arty, Arduino™ R3 Headerları ve Digilent’ın Pmod™ Headerları gibi popüler araçlar ile projeniz için en uyarlanabilir çözüm olacaktır.



ÖZELLİKLER



    • Xilinx Artix-35T FPGA:
      • 33,280 logic cells in 5200 slices (each slice contains four 6-input LUTs and 8 flip-flops);
      • 1,800 Kbits of fast block RAM;
      • Five clock management tiles, each with a phase-locked loop (PLL);
      • 90 DSP slices;
      • Internal clock speeds exceeding 450MHz;
      • On-chip analog-to-digital converter (XADC).
      • Programmable over JTAG and Quad-SPI Flash
    • System Features:
      • 256MB DDR3L with a 16-bit bus @ 667MHz
      • 16MB Quad-SPI Flash
      • USB-JTAG Programming circuitry (USB Micro cable required, NOT INCLUDED).
      • Powered from USB or any 7V-15V source
    • System Connectivity:
      • 10/100 Mbps Ethernet
      • USB-UART Bridge
    • Interaction and Sensory Devices
      • 4 Switches
      • 4 Buttons
      • 1 Reset Button
      • 4 LEDs
      • 4 RGB LEDs
    • Expansion Connectors:
      • 4 Pmod connectors
      • Arduino/chipKIT Shield connector
    • Programming
      • Includes a free licence key of Vivado Design Suite.
