ddApp-10, temel FPGA uygulamalarına ilave robotik ve IoT (Internet of Things) konularının da FPGA mimarisi kullanılarak öğretilmesini hedefleyen sayısal tasarım uygulamaları setidir.
Üzerinde Digilent firmasının Xilinx Artix-7 FPGA (XC7A35T-1CPG236C) FPGA entegresini barındıran Basys3 kartını ihtiva eder. Basys3 kartının üzerindeki temel uygulamalara ilave 10 adet uygulama modülleri ve temel lojik uygulamalarının yapılabileceği lojik kısmı mevcuttur.
Setin plastik çantalı bir yapıda olması sayesinde kolay taşınır ve kolay depolanır.
ddApp-10 FPGA Uygulamaları Seti üzerinde Basys3 geliştirme kartını içerir.



Teknik Özellikler

  • Digilent firmasının Basys3 kartı takılıp sökülebilir.
  • Enerjisini PC üzerinden USB kablo ile ya da 5V 1A adaptör ile alır.
  • Açılıp kapatılabilir ve kolaylıkla taşınabilir plastik muhafaza kutusuna sahiptir.




Lojik Kısım

  • 2 adet mini bread board (Wisher marka) içerir.
  • Logic_High ve Logic_Low Sinyal girişleri için 8 Adet Slide-Switch.
  • Lojik Çıkışlar için 8 Adet LED.
  • Lojik uygulamalar için gereken Clock sinyali Basys3 kartından alınır.




FPGA Kısmı

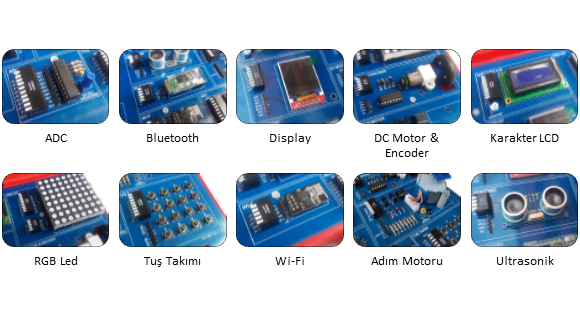

10 Adet uygulama devresi içerir. Bunlar;
  • Ultrasonik Mesafe ölçümü,
  • 1.44 inç Renkli TFT ,
  • Optik kontrollü Adım Motor,
  • 8X8 RGB LED Display,
  • Bluetooth,
  • Wi-Fi,
  • Enkoder ve DC Motor,
  • 8×2 Karakter LCD,
  • Analog-Dijital Dönüştürücü (ADC),
  • 4×4 Tuş Takımı.

Kutu İçeriği

  • ddApp-10 FPGA Uygulamaları Seti (Basys3 Kartı hariçtir.)
  • 10 Adet Dişi-Dişi bağlantı kablosu, 10 Adet Erkek-Dişi bağlantı kablosu
  • ddApp-10 FPGA Uygulamaları Seti Kitabı

Set ile birlikte verilen kitap içeriği:



    • BASYS3 Nedir?
    • PMOD Konnektörleri
  • BÖLÜM I YAZILIM KURMA VE TANITIM
    • Xilinx Vivado İndirme ve Lisans Aktifleştirme
    • Xilinx Vivado Arayüz ve Proje Yaratma
  • BÖLÜM II Basys3 KARTI UYGULAMALARI
    • Switch ile LED yakma
    • Clock Divider Uygulaması
    • Parçalı Gösterge
    • Tuşlar
    • VGA
    • USB ile Klavye Kullanımı
  • BÖLÜM III UYGULAMA KARTI DENEYLERI
    • Ultrasonik Mesafe Sensörü Uygulaması
    • Adım Motoru Uygulaması
    • 4×4 Keypad Uygulaması
    • 8×8 RGB Led Uygulaması
    • GLCD Ekran Uygulaması
    • HC-05 Bluetooth Modülü Uygulaması
    • ESP8266 Wi-Fi Modülü Uygulaması
    • Karakter LCD Uygulaması
    • ADC Uygulaması
    • DC Motor & Enkoder Uygulaması










ÖRNEK KODLAR TEKNİK DOKÜMANLAR DEVRE ŞEMALARI
