Lojik FPGA Seti

BASYS2 FPGA Kartı İçin Uygulama ve Lojik Seti

Basys2 FPGA kartı kullanan öğrenciler için hazırlanmış uygulama platformudur.

Basys2 kartının üzerindeki uygulamalara ilave olarak, farklı donanımlara göre

VHDL kodu yazıp, deneyebileceğiniz bir uygulama kartıdır.

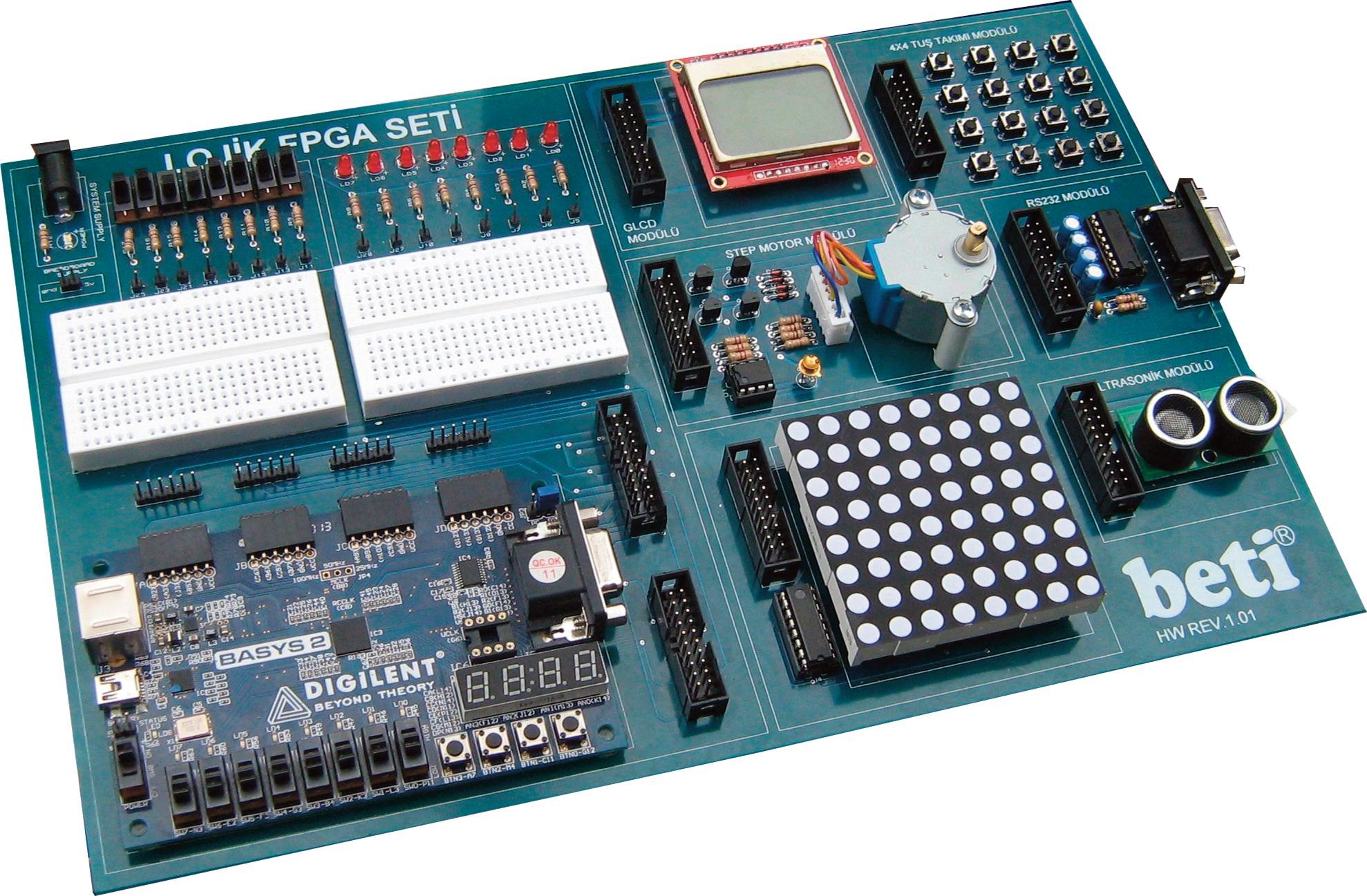

LOJIK FPGA Kartı

(Basys2-100K kartı içermez. Ayrıca alınmalıdır)

Teknik Özellikler:

Digilent firmasının Basys2 kartı takılıp sökülebilir.

Enerjisini PC üzerinden USB kablo ile alır.

 Lojik Kısım

2 adet mini bread board içerir.

8 Adet Slide-Switch. Logic_High ve Logic_Low Sinyal girişleri için.

8 Adet LED. Lojik Çıkışlar için.

Lojik uygulamalar için gereken Clock sinyali Basys2 kartından alınır.


FPGA Kısmı

6 Adet uygulama devresi içerir. Bunlar;

Nokia 5110; 84X48 pixel Monochrome Graphic LCD,

4×4 Keypad,

Optik kontrollü Adım Motor,

RS-232 arabirimi,

8X8 RGB LED Display,

Ultrasonik Mesafe ölçümü.


Kutu İçeriği:

LOJIK FPGA Kartı (Basys2 Kartı hariçtir.)

USB den 5,5 mm. Adaptör kablosu,

2 Adet 10’lu IDC Flat kablo (FPGA Uygulamaları için)

10 Adet Dişi-Dişi bağlantı kablosu,10 Adet Erkek-Dişi bağlantı kablosu,

VHDL kodları ve uygulamaları içeren CD.

Kart Boyutları : 20cm x 30cm (A4 Kağıt Boyutlarında)


Set ile birlikte verilen kitap içeriği:

Giriş FPGA Kullanarak Dijital Tasarım

Bölüm 1 Digilent Basys2 FPGA Kartı Kullanım Klavuzu

1.1 Digilent Basys2 FPGA Kartı Kullanım Klavuzu

1.2 FPGA Kartı Yazılım Kılavuzu

1.3 BETİ FPGA Seti Donanım Bilgileri

Bölüm 2 Deneyler

Deney 1 Karnough haritası Kullanarak Şematik Devre Tasarımı

Deney 2 Veri Seçici Devre Üzerinde VHDL Uygulaması

Deney 3 Yarı Toplayıcı ve Tam Toplayıcı (Half-adder)      Uygulaması

Deney 4 Decoder/Encoder Uygulaması

Deney 5 SR Latch Uygulaması

Deney 6 7-parçalı LED için BCD Sayıcı Uygulaması

Deney 7 Step (Adımlı) Motor Kontrolu Deneyi

Deney 8 LCD Modül Kontrol Deneyi

Deney 9 Örneksel/Sayısal Çevirici (Analog-to-Dijital Converter, ADC) Deneyi

Deney 10 VGA Port’u üzerinden veri (data) akışı uygulaması

Deney 11 FPGA üzerinde kronometre uygulaması

Deney 12 FPGA ile DC Motor Hız ve Yön Kontrolu

Deney 13 FPGA ile 8×8 Dot-matrix RGB LED Display Kontrolu

Deney 14 FPGA ile Meteoroloji Baz İstasyonu Uygulaması

Deney 15 PS/2 Klavye ile Haberleşme Deneyi

Deney 16 FPGA ile 12-bit seri DAC arabirimi ve Uygulamaları

Deney 17 FPGA ile Seri RS-232 Arabirimi Veri İletişimi

Deney 18 FPGA Kontrollu Elektronik Zar

Deney 19 FPGA İçerisinde RAM Gerçekleştirme

Deney 20 FPGA Kontrollu 4-işlem Hesap Makinası


ÖRNEK KODLAR
