UBX 10-6000 MHz Rx/Tx for Ettus USRP N210
UBX 10-6000 Mhz Rx/Tx for ETTUS USRP N210
40Mhz, N Series and X Series

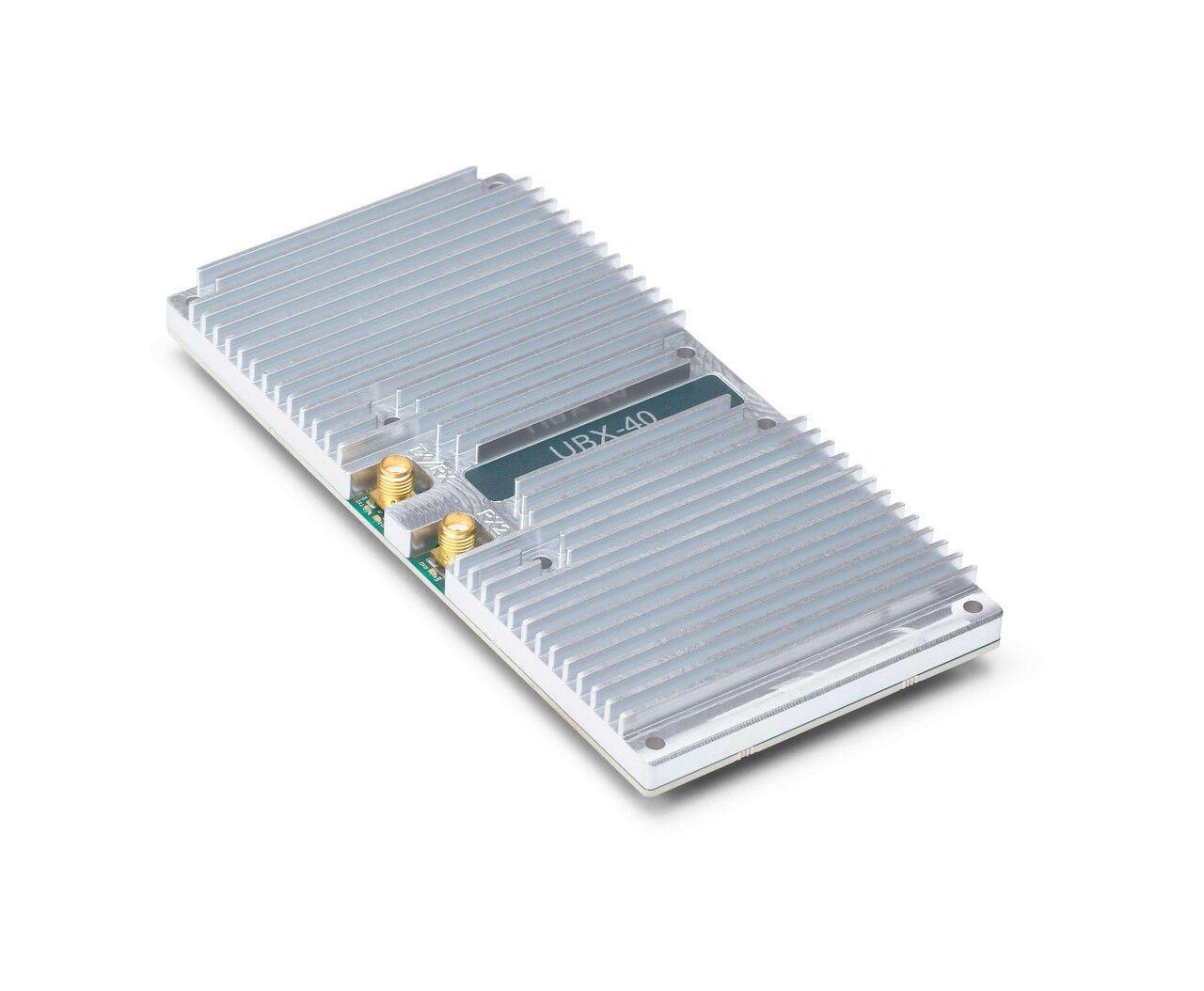

The UBX 40 daughterboard is a full-duplex wideband transceiver that covers frequencies from 10 MHz to 6 GHz with 40 MHz of instantaneous bandwidth. Coherent and phase-aligned operation across multiple UBX daughterboards on USRP X Series motherboards enables users to explore MIMO and direction finding applications. The UBX 40 daughterboard works interchangeably with other USRP daughterboards and is supported by the USRP Hardware Driver™ (UHD) software API for seamless integration into existing applications.
The flexible transceiver architecture features multiple reconfigurable RF signal paths to optimize performance across a wide frequency range. A down conversion stage in the transmitter path, and an up conversion stage in the receiver path, extends the tuning range of the main direct conversion stage to cover signals with a center frequency from 10 MHz to 500 MHz. The wide RF coverage of the UBX daughterboard is ideal for applications spanning all the most common bands of interest such as HF, VHF, cellular, radar, and Wi-Fi.
What's Included
- UBX 40 Daughterboard
- Screws
Features
- 10 MHz to 6 GHz
- 40 MHz Bandwidth
- RF Shielding
- Phase Alignment Capable on X Series motherboards
Note: A larger 24W (6V, 4A) power supply is required when using a UBX daughterboard and integrated GPS Disciplined Oscillator accessory together in a USRP2, USRP N200, or USRP N210 device.
Quickly find what you need to get started and reduce mean time to measure.
All product support including documentation, projects, and reference material can be accessed through Ettus resources.
Ettus Daughterboards Manual DatasheetQuick Links
USRP X300/X310 Configuration Guide Performance Data Schematics Ettus SupportUBX 10-6000 MHz Rx/Tx for Ettus USRP N210: 40 MHz, N Series and X Series
UBX 10-6000 MHz Rx/Tx, hem alıcı hem de verici uygulamalar için 10 MHz ila 6 GHz aralığını kapsayan geniş bantlı bir RF alıcı-verici modülüdür. Ettus USRP N210 yazılım tanımlı radyo (SDR) platformalarıyla uyumludur ve 40 MHz bant genişliği sunar, bu da onu çeşitli kablosuz iletişim ve sinyal işleme görevleri için uygun hale getirir.
UBX 10-6000 MHz Rx/Tx'in bazı önemli özellikleri:
- -Geniş Frekans Aralığı: 10 MHz - 6 GHz
- -Geniş Bant Genişliği: 40 MHz
- -Tam Dubleks Çalışma: Bağımsız frekanslarda aynı anda hem verici hem de alıcı olarak çalışabilir
- -RF Kalkanlama: İstenmeyen RF girişimine karşı koruma sağlar
- -Faz Hizalama Özelliği: MIMO ve yön bulma uygulamaları için USRP X Serisi anakartlarda birden fazla UBX ara kartıyla birlikte kullanılabilir
- -Ettus USRP N210 ve X Serisi Anakartlarla Uyumludur
UBX 10-6000 MHz Rx/Tx, aşağıdakiler dahil olmak üzere çok çeşitli uygulamalar için kullanılabilir:
- -Cep Telefonu ve Kablosuz İletişim
- -Radar ve Sinyal İstihbaratı
- -Wi-Fi ve Bluetooth
- -GNSS ve Uydu İletişimi
- -Endüstriyel Otomasyon ve Kontrol
SDR uygulamalarınız için yüksek performanslı bir RF alıcı-verici modülü arıyorsanız, UBX 10-6000 MHz Rx/Tx harika bir seçenektir.
UBX 10-6000 MHz Rx/Tx hakkında ek bilgiler:
- -6V DC Güç Kaynağı ile Çalışır
- -RF Giriş ve Çıkışları için SMA Konnektörleri Bulunur
- -Ettus USRP Donanım Sürücü (UHD) Yazılım API'si Tarafından Desteklenir
- -Ettus Research ve Diğer Yetkili Distribütörlerden Satın Alınabilir
