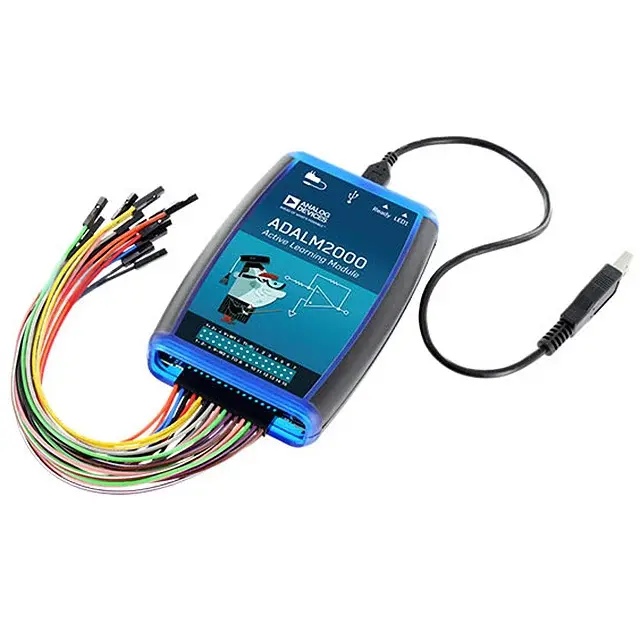

ADALM2000 Evaluation Board
Analog Devices ADALM2000 (M2K) USB Osiloskop ve Sinyal Jeneratörü Geliştirme Kartı
Analog Devices tarafından geliştirilen ADALM2000 (M2K), elektronik mühendisliği öğrencileri, hobi elektronikçiler ve eğitmenler için tasarlanmış, USB ile beslenen, taşınabilir bir veri toplama ve laboratuvar enstrümantasyon modülüdür. ADALM1000 (M1K) modülünün yeteneklerini bir üst seviyeye taşıyan ADALM2000, 100 MSPS hızında çalışan 12-bit ADC ve DAC'ler sayesinde, onlarca MHz'e kadar sinyal ve sistem analizini geleneksel laboratuvar cihazlarının maliyeti ve hacmi olmadan mümkün kılar.
ADALM2000, Analog Devices'ın ücretsiz Scopy yazılımı ile birlikte kullanıldığında; osiloskop, fonksiyon jeneratörü, lojik analizör, güç kaynağı ve ağ analizörü gibi birçok yüksek performanslı laboratuvar cihazını tek bir USB bağlantısı üzerinden bilgisayarınıza taşır. Cep boyutlarında, tamamen kendinden bağımsız ve USB üzerinden beslenen ADALM2000, Windows, Linux ve macOS işletim sistemleriyle uyumlu Scopy uygulaması sayesinde kolayca kullanıma hazır hale gelir.
Devre teorisini uygulamayla birleştiren ADALM2000, üniversite düzeyinde elektronik ve devre derslerinde, öğretmenlerin kendi ders içeriklerini oluşturabileceği hazır laboratuvar setleriyle desteklenir. Devre kurmak için gerekli parçaları içeren ADALP2000 parça kiti de ADALM2000 ile birlikte kullanılabilecek şekilde ayrıca sunulmaktadır.
Öne Çıkan Özellikler
- İki kanallı USB tabanlı dijital osiloskop
- İki kanallı arbitrary (rastgele dalga formu) fonksiyon jeneratörü
- 16 kanallı dijital lojik analizör (3.3V CMOS, 1.8V veya 5V tolere edebilen, 100 MS/s)
- 16 kanallı pattern jeneratörü (3.3V CMOS, 100 MS/s)
- 16 kanallı sanal dijital I/O
- Çoklu cihaz senkronizasyonu için iki giriş/çıkış dijital tetikleme sinyali (3.3V CMOS)
- Tek kanallı voltmetre (AC, DC, ±20V)
- Ağ analizörü – Bode, Nyquist, Nichols transfer diyagramları (1Hz - 10MHz aralığında)
- Spektrum analizörü – güç spektrumu ve spektral ölçümler (gürültü tabanı, SFDR, SNR, THD vb.)
- Dijital veri yolu analizörleri (SPI, I²C, UART, Parallel)
- İki programlanabilir güç kaynağı (0…+5V, 0…-5V)
- Scopy yazılımı ile Windows, Linux ve macOS uyumluluğu
Bileşen Açıklamaları
| Bileşen | Açıklama |
|---|---|
| USB Portu | Kartın güç kaynağı ve bilgisayarla Scopy üzerinden haberleşme arayüzü |
| Osiloskop Girişleri (1+, 1-, 2+, 2-) | İki kanallı diferansiyel analog giriş; ±20V aralığında, 100 MSPS örnekleme hızıyla sinyal ölçümü |
| Fonksiyon Jeneratörü Çıkışları (W1, W2) | İki kanallı arbitrary dalga formu çıkışı; ±5V aralığında, 100 MSPS, 5 MHz bant genişliği |
| Programlanabilir Güç Kaynakları (V+, V-) | Devre beslemesi için 0…+5V ve 0…-5V aralığında, 50mA çıkış akımlı iki ayarlanabilir kaynak |
| Dijital I/O (DIO 0-15) | 16 kanallı, 3.3V CMOS seviyeli lojik analizör / pattern jeneratörü / sanal dijital I/O olarak kullanılabilen genişletme pinleri |
| Tetikleme Girişleri/Çıkışları (T0, T1) | Birden fazla ADALM2000 veya harici cihazın senkronize çalışması için dijital tetikleme sinyalleri |
| GND Pinleri | Devre ve ölçüm referans toprak bağlantı noktaları |
Analog Arayüz Pin Tablosu
| Pin Grubu | İşlev |
|---|---|
| 1+ / 1- | Osiloskop 1. kanal diferansiyel girişi |
| 2+ / 2- | Osiloskop 2. kanal diferansiyel girişi |
| GND | Toprak referans hattı |
| V+ / V- | Kullanıcı devresi için pozitif ve negatif programlanabilir güç kaynağı çıkışı |
| W1 / W2 | 1. ve 2. kanal arbitrary fonksiyon jeneratörü (AWG) tek uçlu çıkışı |
Dijital Arayüz Pin Tablosu
| Pin Grubu | İşlev |
|---|---|
| DIO 0 - DIO 15 | 16 kanallı dijital giriş/çıkış; lojik analizör, pattern jeneratörü ve sanal I/O modlarında kullanılır |
| T0 / T1 | Dijital tetikleme giriş/çıkış sinyalleri |
| GND | Dijital devre toprak referansı |
Kaynak - Ölçüm Blok Şeması
| V_OUT (W1, W2) | ±5V, 100MSPS, 5MHz — Kaynak (Fonksiyon Jeneratörü) |
| V_IN (1, 2) | ±20V, 100MSPS, 5MHz — Ölçüm (Osiloskop / Voltmetre) |
| +5V / -5V | 50mA — Programlanabilir Kaynak |
| GND | Ortak Toprak Referansı |
Kullanıcı Grupları
- ADALM2000 Kullanıcıları ve Öğrenciler: Scopy veya Alice yazılımı üzerinden gerçek dünya analog sinyalleriyle çalışır
- Uygulama Geliştiriciler: Scopy'nin script özelliğini veya libm2k kütüphanesini kullanarak C++/C#/Python uygulamaları geliştirir
- Firmware Geliştiriciler: Cihaz üzerinde doğrudan çalışan özel yazılım veya FPGA (HDL) geliştirir
Kullanım Alanları
- Üniversite düzeyinde elektronik ve devre teorisi derslerinde laboratuvar uygulamaları
- Analog ve dijital sinyallerin gerçek zamanlı osiloskop ile gözlemlenmesi
- SPI, I²C, UART gibi haberleşme protokollerinin analiz edilmesi
- Devre frekans tepkisinin Bode/Nyquist diyagramlarıyla incelenmesi
- Gömülü sistem prototipleme ve devre test süreçleri
- Kendi kendine öğrenen hobi elektronikçiler için taşınabilir laboratuvar çözümü
- Öğretmenler için özel ders ve laboratuvar içeriği oluşturma
Not: ADALM2000, varsayılan fabrika ürün yazılımıyla tamamen USB üzerinden beslenerek çalışır ve ek bir güç kaynağına ihtiyaç duymaz. Cihaz, tüm ESD (elektrostatik deşarj) hassas bileşenler içerdiğinden, kullanım öncesinde ve sırasında statik elektriğe karşı gerekli önlemlerin alınması önerilir. Yazılım ve dokümantasyon güncellemeleri için Analog Devices Wiki - ADALM2000 sayfası ziyaret edilebilir.
HASSAS CİHAZLAR
Bu sayfada açıklanan tüm ürünler, ESD (elektrostatik deşarj) hassasiyeti bulunan bileşenler içermektedir. İnsan vücudunda veya test ekipmanlarında 4000V'a kadar yüksek elektrostatik yükler kolayca birikebilir ve fark edilmeden deşarj olabilir.
Kartlar ESD koruma devreleri içerse de, yüksek enerjili elektrostatik deşarjlara maruz kalan cihazlarda kalıcı hasar oluşabilir. Bu nedenle performans kaybını veya işlevsellik kaybını önlemek için uygun ESD önlemlerinin alınması önerilir. Bu önlemler; cihaza bağlamadan önce harici ekipman, kablo veya antenler üzerindeki statik yükün boşaltılmasını da kapsar.
Paket İçeriği
- ADALM2000 (M2K) Active Learning Module
- USB Type-A / Type-Micro-B bağlantı kablosu
- 2x5 pin renkli jumper bağlantı kablo seti (analog ve dijital arayüz için)
