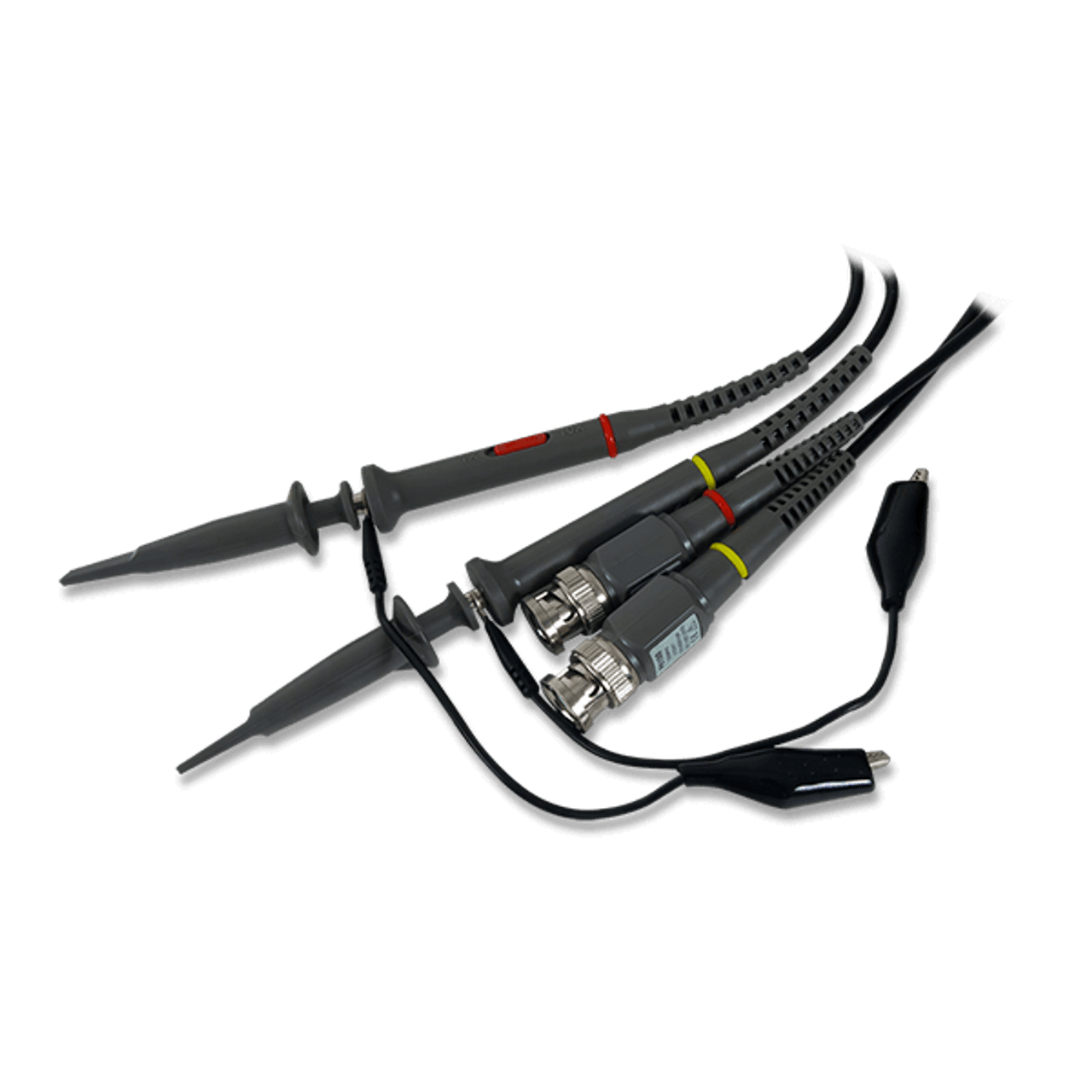

BNC Osiloskop Probu 100Mhz
BNC Oscilloscope x1/x10 Probes (Pair) 100Mhz
BNC Osiloskop x1/x10 Probları (Çift) - 100Mhz

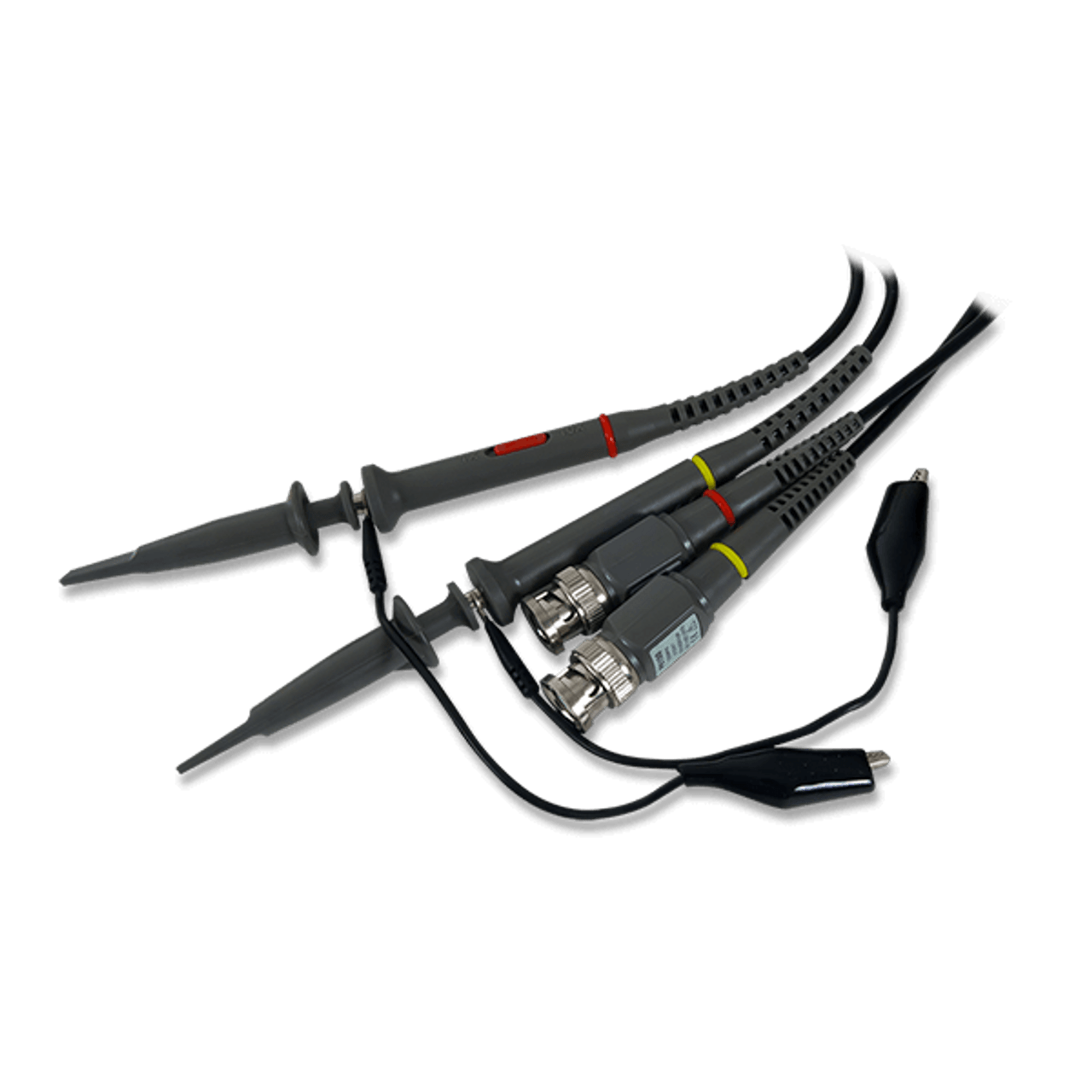

BNC Probes offer the best signal integrity and highest available bandwidth for connecting an Oscilloscope to a circuit under test and are the standard in the industry. This set of BNC probes features two BNC cables terminated by contraction hook type oscilloscope probes. Both cables are rated for 6 MHz at 1X attenuation, and 100MHz at 10x attenuation. This pair of BNC-terminated oscilloscope probes, has been selected for use with the Analog Discovery in conjunction with the BNC Adapter for the Analog Discovery or with the Analog Discovery Studio.
Features
- BNC-terminated
- Selectable 1X/10X input attenuation
- Contraction hook tip
- 12cm ground clip
- Localization sleeve adapts to IC testing
- Input resistance:
- 1x: 1MΩ
- 10x: 10MΩ
- Input capacitance:
- 1x: 70pF – 120pF
- 10x: 13pF – 17pF
- Bandwidth:
- 1x: DC-6MHz
- 10x: DC-100MHz
Note: The specifications listed are for the Oscilloscope probes only. When used with a test and Measurement device, make sure to check the specifications of that device to avoid exceeding voltage limitations.
What's Included
- Pair of BNC oscilloscope probes
- Six plastic color bands
- Two plastic probe covers
- Two grounding clips
- One contraction hook clip
BNC Oscilloscope x1/x10 Probes (Pair), analog osiloskoplarla birlikte kullanılan bir prob çiftidir. Osiloskop, elektronik sinyalleri görselleştirmek için kullanılan bir araçtır. Problar, osiloskop ile ölçülen devre arasındaki bağlantıyı sağlar ve sinyalin doğru ve güvenli bir şekilde ölçülmesine yardımcı olur.
Bu problar, x1 ve x10 olmak üzere iki farklı sinyal büyütme oranına sahiptir. x1 modu, sinyalin orijinal büyüklüğünü korurken, x10 modu sinyalin büyüklüğünü 10 kat artırır. Bu, küçük sinyallerin daha kolay incelenmesini sağlar.
Problar, dar alanlarda ve küçük bileşenlere erişmek için kolaylık sağlayan çekme kancalı ucu ile donatılmıştır. Ayrıca, yüksek giriş empedansı sayesinde ölçülen devreyi minimum etkilemeye yardımcı olurlar.
BNC Oscilloscope x1/x10 Probları, Analog Discovery 2 ile elektronik devre tasarımı ve testi, eğitim amaçlı elektronik öğrenimi, araştırma ve geliştirme ve elektronik onarım gibi çeşitli uygulamalar için idealdir.
BNC Osiloskop Probu Özellikleri:
- -BNC konnektörü: Problar, çoğu osiloskopta yaygın olarak kullanılan BNC konektörüne sahiptir.
- -x1/x10 anahtarlama: Problar, iki farklı sinyal büyütme oranına sahiptir: x1 ve x10. x1 modu, sinyalin orijinal büyüklüğünü korurken, x10 modu sinyalin büyüklüğünü 10 kat artırır. Bu, küçük sinyallerin daha kolay incelenmesini sağlar.
- -Contraction hook tip: Problar, dar alanlarda ve küçük bileşenlere erişmek için kolaylık sağlayan çekme kancalı ucu ile donatılmıştır.
- -Yüksek giriş empedansı: Problar, ölçülen devreyi minimum etkilemek için yüksek giriş empedansına sahiptir. Bu, doğru ölçüm sonuçları elde etmek için önemlidir.
Genel olarak, BNC Oscilloscope x1/x10 Probes (Pair), elektronik devreleri ölçmek ve incelemek için gerekli bir araçtır. Kolay kullanımı, yüksek hassasiyeti ve esnekliği nedeniyle elektronik alanında çalışanlar için popüler bir seçimdir.
100Mhz BNC Osiloskop Probu Analog Discovery 2 ile uyumludur.
