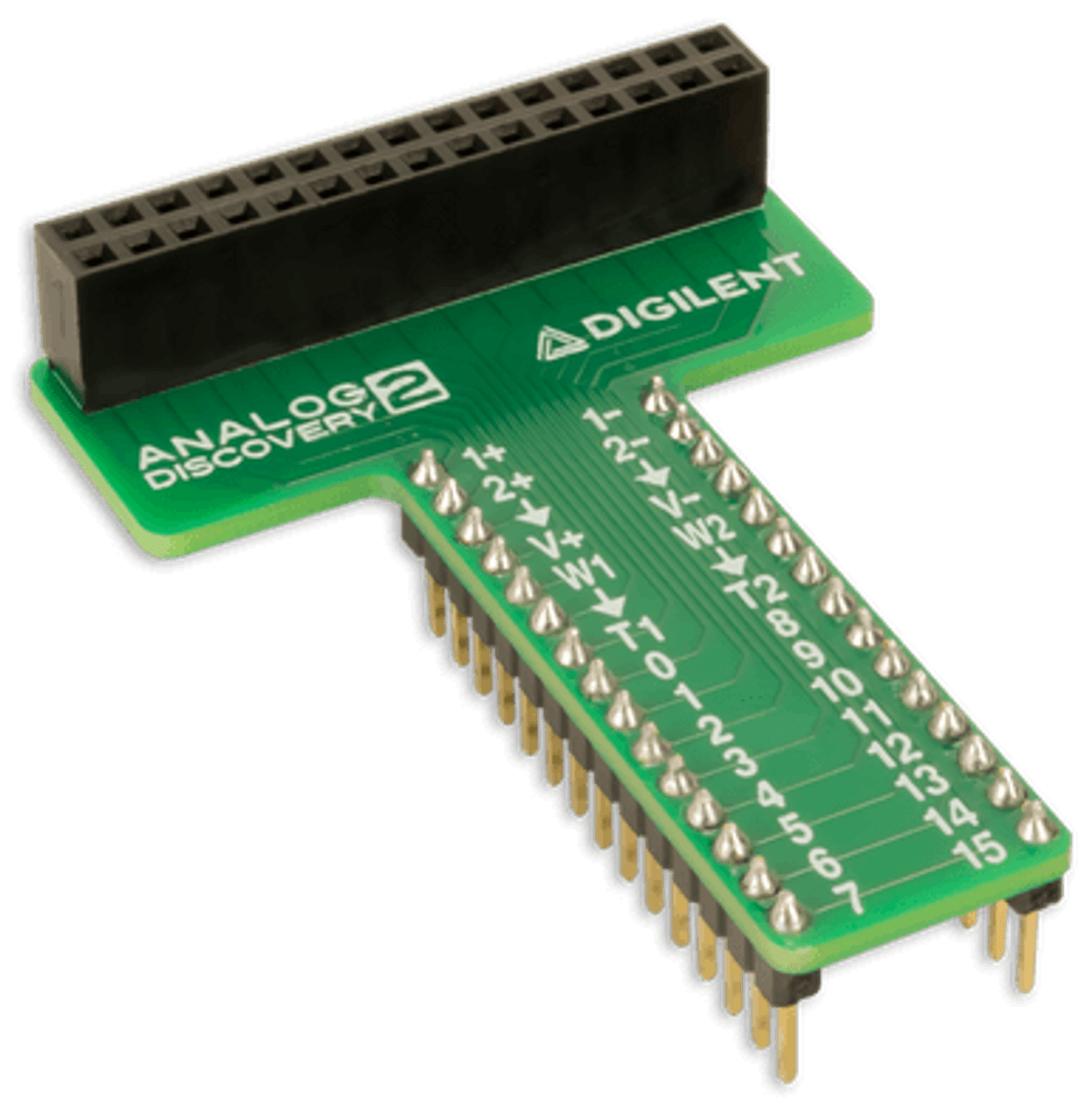

Breadboard Breakout for Analog Discovery
Breadboard Breakout for Analog Discovery
Analog Discovery için Breadboard Breakout

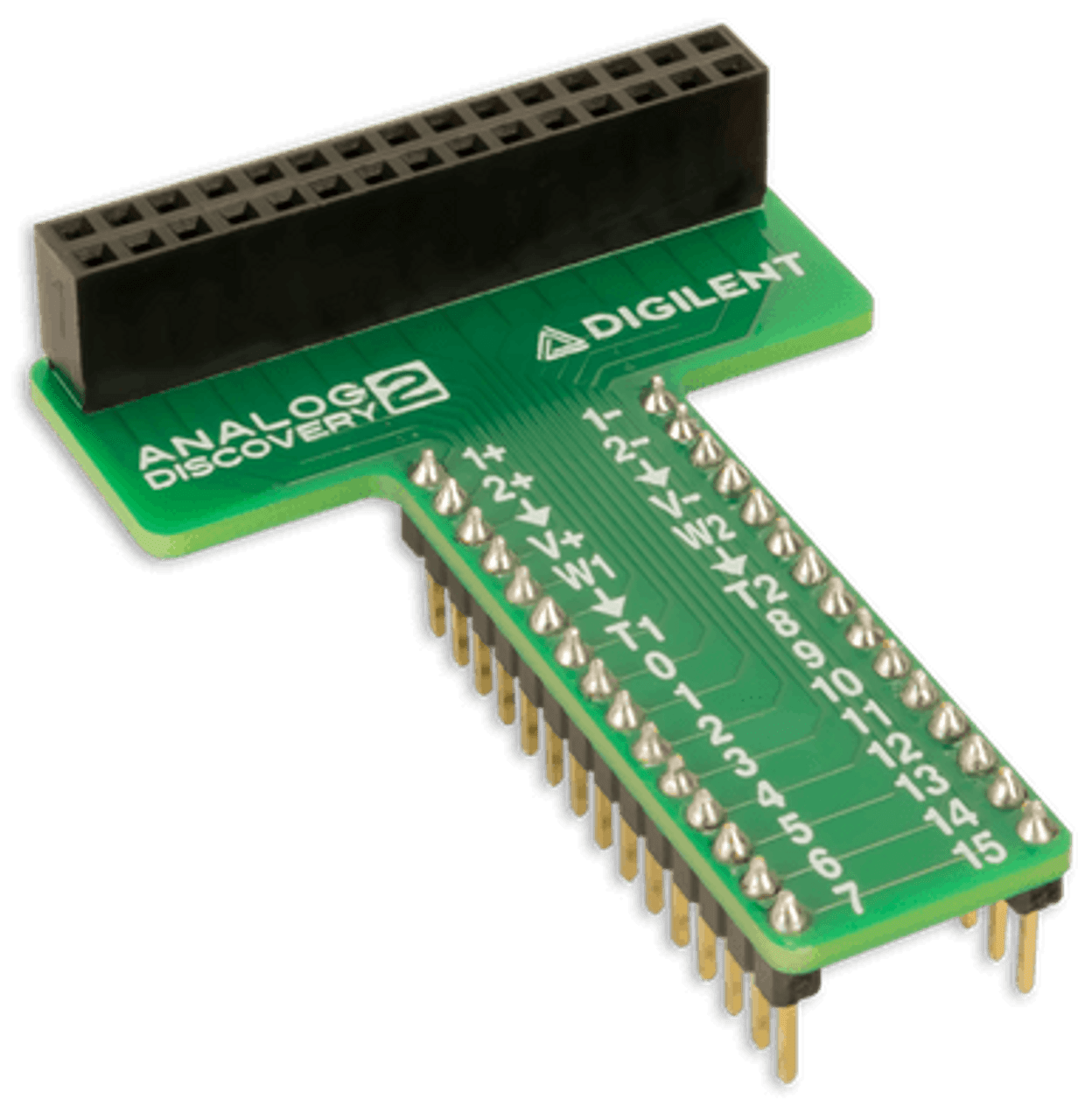

MTE cables are a convenient connection method to probe circuits under test with the Analog Discovery, but can be cumbersome when using a breadboard. The Breadboard Breakout is designed to connect all of the inputs and outputs on the Analog Discovery directly to a breadboard. When switching between circuits, the entire breadboard adapter can be removed or the Analog Discovery can be unplugged from the adapter, leaving the entire circuit intact. Multiple Breadboard Breakouts can be used to conveniently switch between projects or designs.
The Analog Discovery connects to the Breadboard Breakout directly to the 2x15 pin connector on the top of the breakout, or with the optional 2x15 Ribbon Cable for Analog Discovery. All of the signals are passed directly through to the Cmod style header to individual nodes in the breadboard.
Features
- One 2x15 female header to connect the Analog Discovery or Ribbon Cable
- 30 male pins broken out to fit into a standard breadboard
- Provides a direct connection with Digilent's Analog Discovery Inputs and Outputs
- Labels for breadboard breakout pins correspond to Analog Discovery header connections
What's Included
- Breadboard Breakout for Analog Discovery
- 2x15 Gender Changer
- Custom anti-static packaging
Breadboard Breakout for Analog Discovery, Digilent'in Analog Discovery multifonksiyonlu test aracını breadboard ile kolayca bağlamanızı sağlayan bir devre kartıdır.
Breadboard Breakout for Analog Discovery, Analog Discovery'nin tüm bağlantılarını breadboard'a geçiren bir dişi başlık içerir. Bu, bileşenleri breadboard'a bağlamanızı kolaylaştırır ve devrelerinizi daha hızlı prototiplemenizi sağlar.
- -Analog Discovery'ye doğrudan takılan 2x15 pinli konnektör.
- -Breadboard'a kolay bağlantı için tüm Analog Discovery bağlantılarını geçiren bir dişi başlık.
- -Breadboard'daki bileşenlere kolay erişim sağlayan açık tasarım.
- -Kompakt ve taşınabilir, seyahat veya sahada kullanım için idealdir.
