Broadcast FM Block Filter (88-108 MHz Block)
Broadcast FM Block Filter (88-108 MHz Block)
Broadcast FM Band-Stop Filter, 88–108 MHz aralığındaki yayın FM sinyallerini 50 dB veya daha fazla zayıflatma ile engelleyen bir bant engelleme filtresidir. Bazı bölgelerde yayın FM sinyalleri o kadar güçlü olabilir ki SDR alıcısını aşırı yükleyerek diğer bantlarda ciddi performans sorunlarına yol açar. Bu filtre, tam olarak bu sorunu çözmek için tasarlanmıştır.

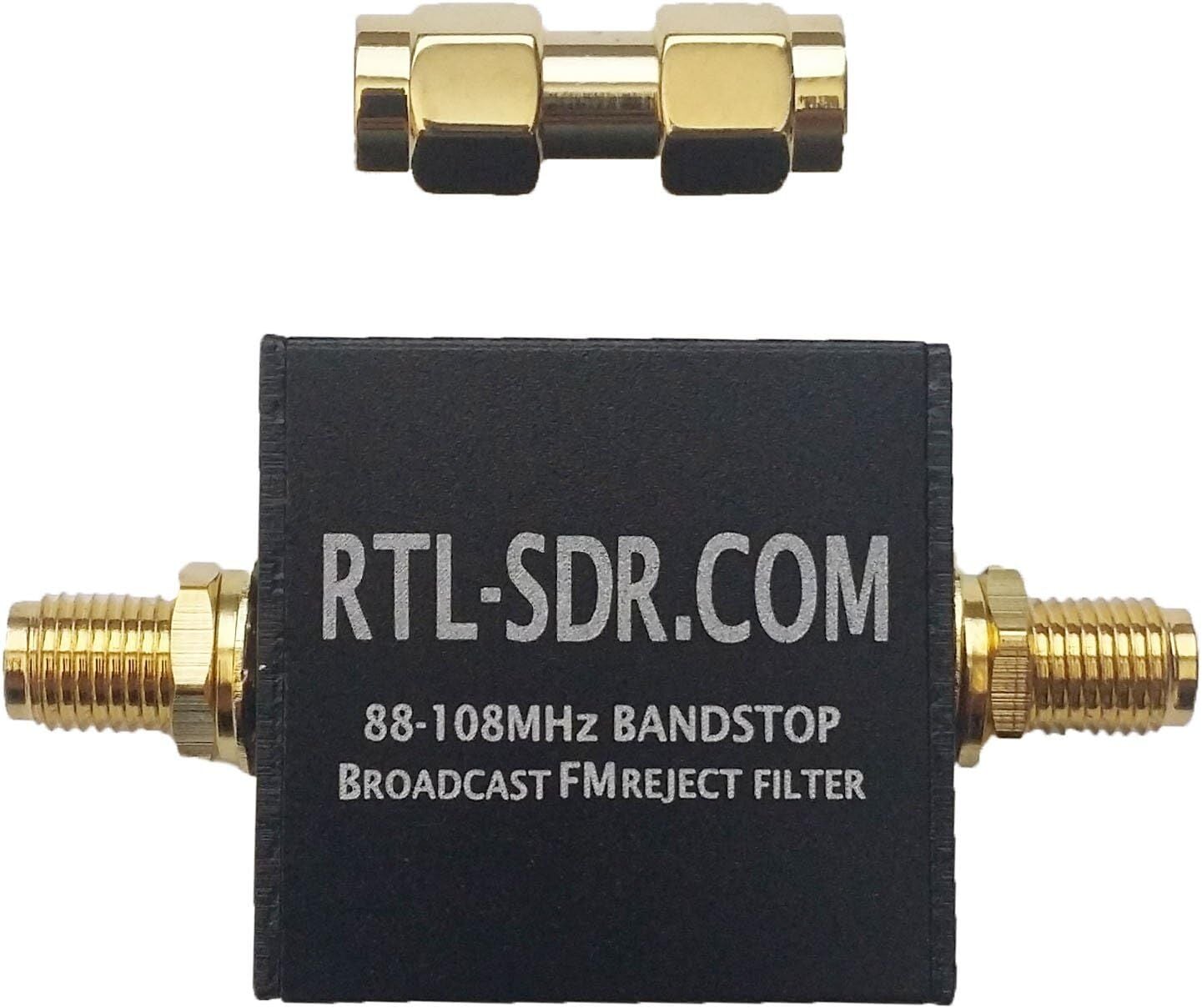

Filtre, 2.8 cm x 2.8 cm x 1.3 cm boyutlarında alüminyum bir muhafaza içinde gelir ve her iki ucunda dişi SMA konnektör kullanır. Pakette ayrıca bir adet SMA erkek - SMA erkek düz bağlantı adaptörü de yer almaktadır.
Filtre, 7. dereceden Chebyshev tasarımına dayanmaktadır. 3 dB kesim frekansları 76 MHz ve 122 MHz'dir. 88 MHz yaklaşık 60 dB, 108 MHz ise 45–50 dB zayıflatılmaktadır. Geçiş bandında ekleme kaybı 500 MHz altında neredeyse sıfır, 500 MHz – 1 GHz arasında 0.5 dB'den az, 1 GHz – 2 GHz arasında ise 1.5 dB'nin altındadır. Filtre ayrıca 80 mA'e kadar DC akım geçirebilir ve ihmal edilebilir düzeyde DC direncine sahiptir.
Öne Çıkan Özellikler
- 88–108 MHz yayın FM bandını 50 dB'den fazla zayıflatma ile engeller
- 500 MHz altında ekleme kaybı neredeyse sıfır
- 0–1 GHz arasında 0.5 dB'den az ekleme kaybı
- 1–3 GHz arasında genellikle 1.5 dB'nin altında ekleme kaybı
- Dişi SMA konnektörler
- Pakette ücretsiz SMA erkek - SMA erkek adaptör
- 2.8 x 2.8 x 1.3 cm kompakt alüminyum muhafaza
- 80 mA DC akım geçirme kapasitesi
- Yalnızca alım (RX) kullanımı için tasarlanmıştır
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Filtre Türü | Band-Stop (Bant Engelleme) Filtresi |
| Engellenen Band | 88 – 108 MHz (Yayın FM) |
| Zayıflatma | 50 dB ve üzeri |
| 88 MHz Zayıflatma | ~60 dB |
| 108 MHz Zayıflatma | 45 – 50 dB |
| 3 dB Kesim Frekansları | 76 MHz ve 122 MHz |
| Ekleme Kaybı (0–1 GHz) | < 0.5 dB |
| Ekleme Kaybı (1–3 GHz) | < 1.5 dB (çoğu frekansta) |
| Filtre Tasarımı | 7. Dereceden Chebyshev |
| Konnektör Tipi | SMA Dişi (her iki uç) |
| Muhafaza Boyutu | 2.8 cm x 2.8 cm x 1.3 cm |
| Muhafaza Malzemesi | Alüminyum |
| DC Akım Kapasitesi | 80 mA |
| Kullanım Amacı | Yalnızca RX (Alım) |
| Uyumlu Cihazlar | SDR Alıcılar, Radyo Tarayıcılar |
Kullanım Alanları
- RTL-SDR ve diğer SDR alıcıları
- Radyo tarayıcı (scanner) sistemleri
- Güçlü FM yayın istasyonlarına yakın konumdaki alıcılar
- ADS-B, AIS, hava bandı ve diğer SDR uygulamaları
- Amatör telsiz alım düzenekleri
- Spektrum analiz çalışmaları
Not: Bu filtre SMA konnektör kullanmaktadır. TV kurulumlarında yaygın olan F-TYPE veya PAL konnektörlerle doğrudan uyumlu değildir. TV teknisyenleri için bu ürün muhtemelen doğru seçim değildir; lütfen satın almadan önce konnektör tipini kontrol ediniz.
RTL-SDR.COM V3 dongle'ımıza takılı olan filtre.
