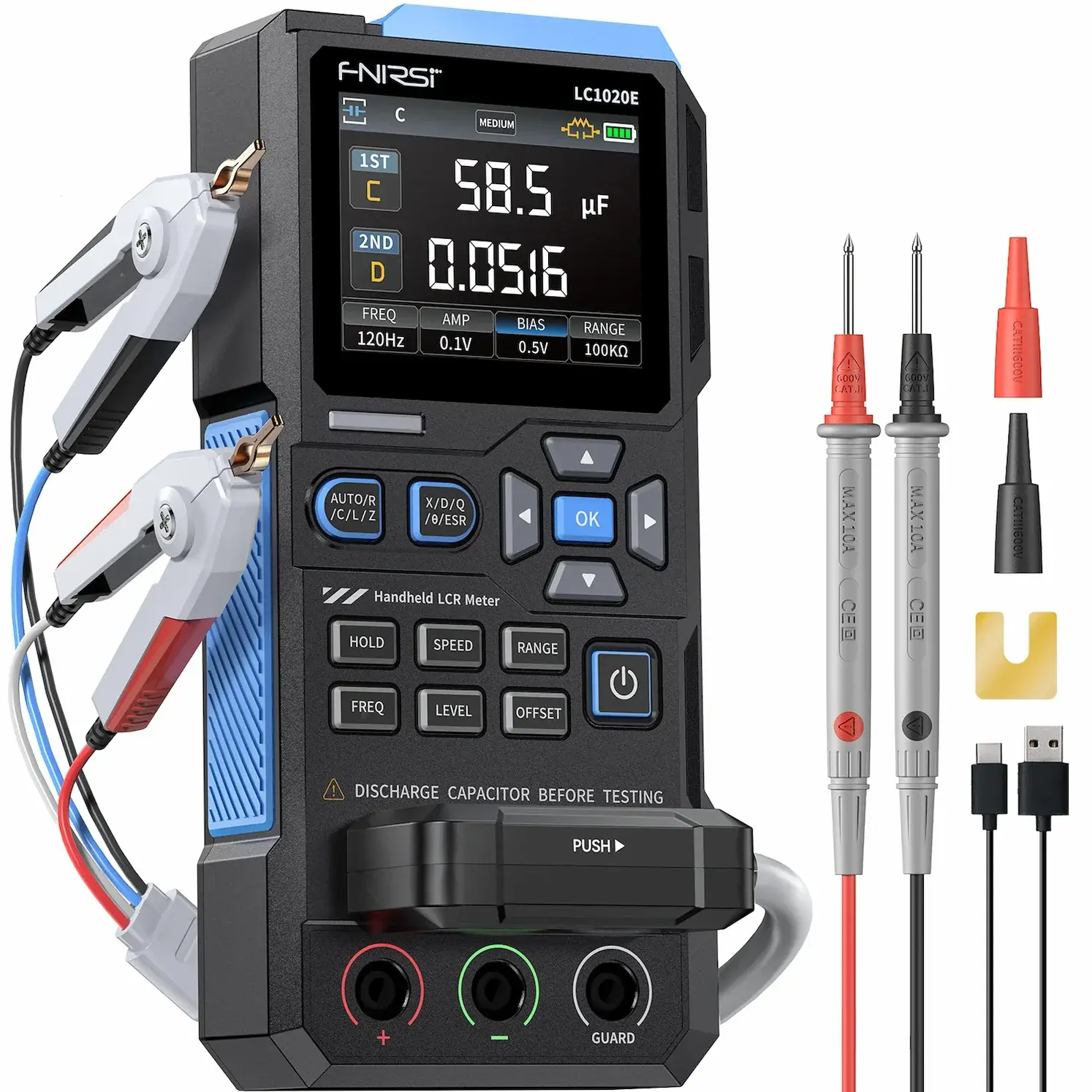

FNIRSI LC1020E Yüksek Hassasiyetli LCR-ESR Komponent Test Cihazı
FNIRSI LC1020E
Yüksek Hassasiyetli Elde Taşınabilir Elektronik LCR-ESR Komponent Test Cihazı
FNIRSI LC1020E, elektronik komponent ölçümlerinde yüksek doğruluk, hız ve güvenilirlik sunmak üzere geliştirilmiş yüksek hassasiyetli el tipi LCR-ESR ölçüm cihazıdır. Mühendisler, teknisyenler ve ileri seviye hobi kullanıcıları için tasarlanan bu cihaz; direnç, kapasitans, endüktans ve empedans ölçümlerini tek bir platformda birleştirir.
L/Q, C/D ve R/D ölçümlerini seri ve paralel modellerde destekleyen FNIRSI LC1020E, 100 kHz’e kadar test frekansı ile yüksek frekanslı bobin, kondansatör ve direnç analizlerinde güvenilir sonuçlar elde edilmesini sağlar. Otomatik komponent tanıma özelliği sayesinde ölçüm modu manuel ayarlamaya gerek kalmadan anında seçilir, bu da test süresini önemli ölçüde kısaltır.
Önceden tanımlanabilen eşik değerler ve sesli/görsel uyarılar ile hızlı geçer/kaldı kararları alınabilir. Bu özellik, seri üretim testleri ve kalite kontrol uygulamalarında büyük avantaj sağlar. Dahili bias gerilimi ve 4 kablolu Kelvin ölçüm desteği, özellikle düşük değerli komponentlerde ölçüm doğruluğunu artırır.
2.8 inç TFT renkli ekran üzerinde çift parametreli gerçek zamanlı gösterim sunan FNIRSI LC1020E, kompakt gövdesi ve 3000mAh şarj edilebilir bataryası sayesinde kabloya bağlı kalmadan, her ortamda hassas ölçüm yapılmasına olanak tanır. Laboratuvar, üretim hattı ve saha uygulamaları için taşınabilir, güçlü ve profesyonel bir LCR-ESR test çözümü olarak öne çıkar.
Öne Çıkan Özellikler
◉ Yüksek Hassasiyetli Ölçüm Performansı (±0.05%)
4.5 haneli çözünürlük ile profesyonel test uygulamalarında son derece yüksek doğruluk sağlar.

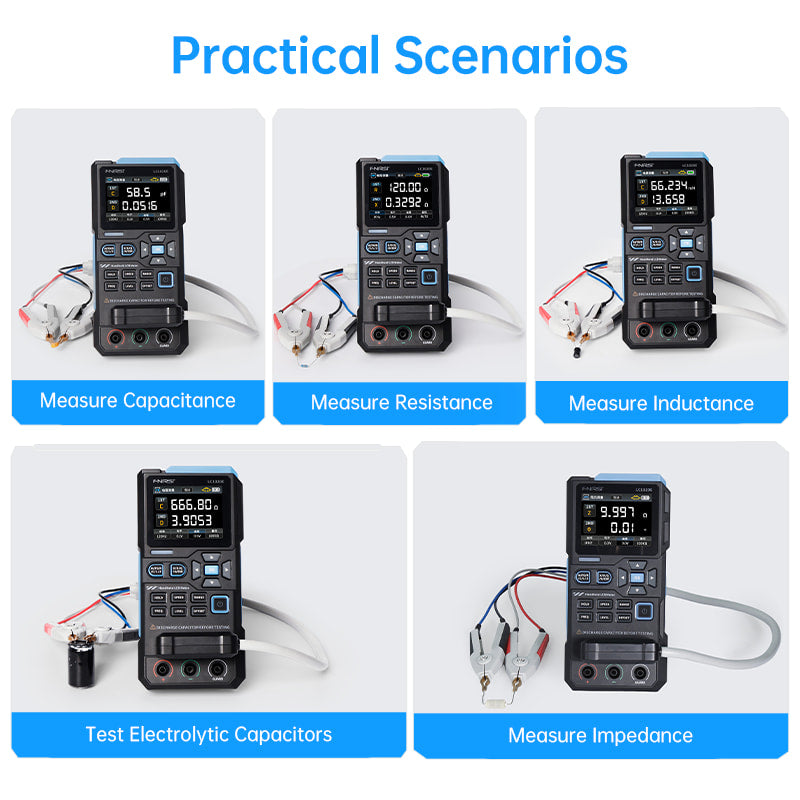

◉ Otomatik R / L / C Komponent Tanıma
Direnç, bobin ve kondansatörleri otomatik olarak algılar; hızlı ve verimli ölçüm imkânı sunar.
◉ Geniş Test Frekansı ve Gerilim Seçenekleri

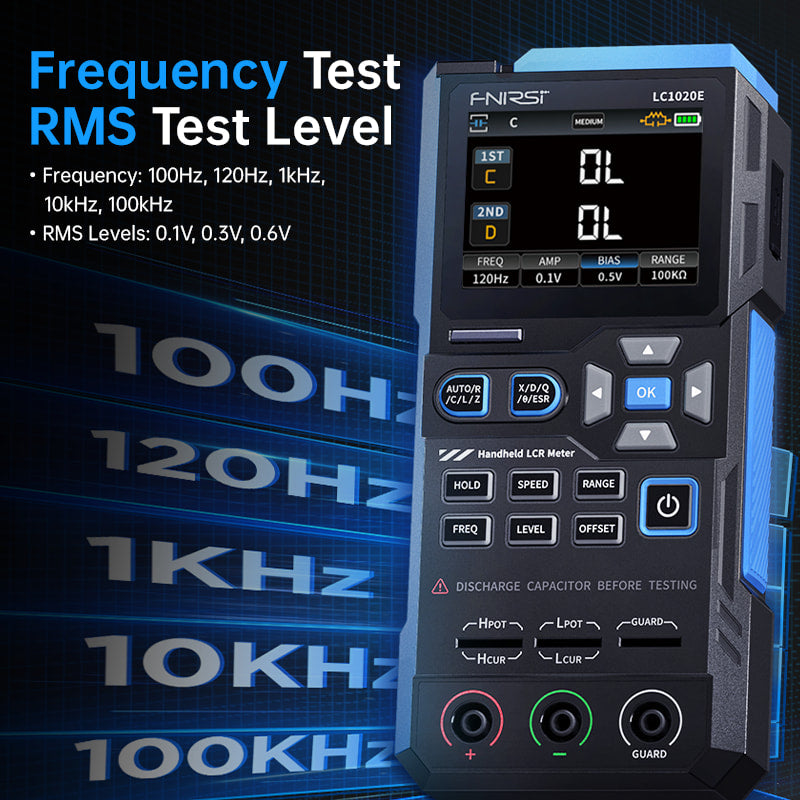

5 farklı test frekansı (100Hz – 100kHz) ve 3 RMS test gerilimi (0.1V / 0.3V / 0.6V) ile esnek analiz yapılabilir.
◉ Çift Parametreli Gelişmiş Ekran

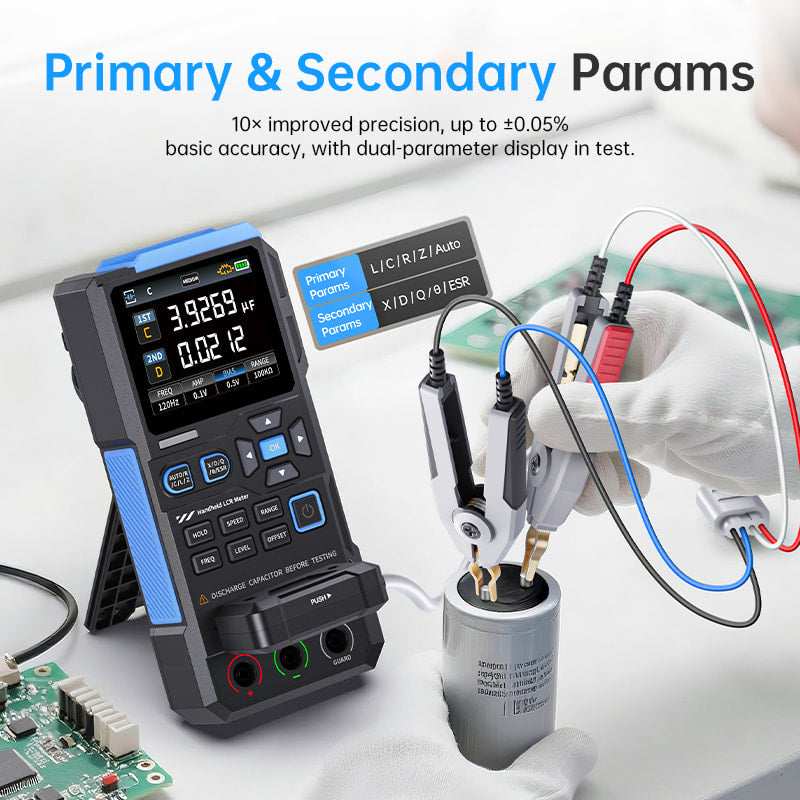

Ana parametreler (L / C / R / Z) ile birlikte X / D / Q / θ / ESR değerlerini aynı anda görüntüler.

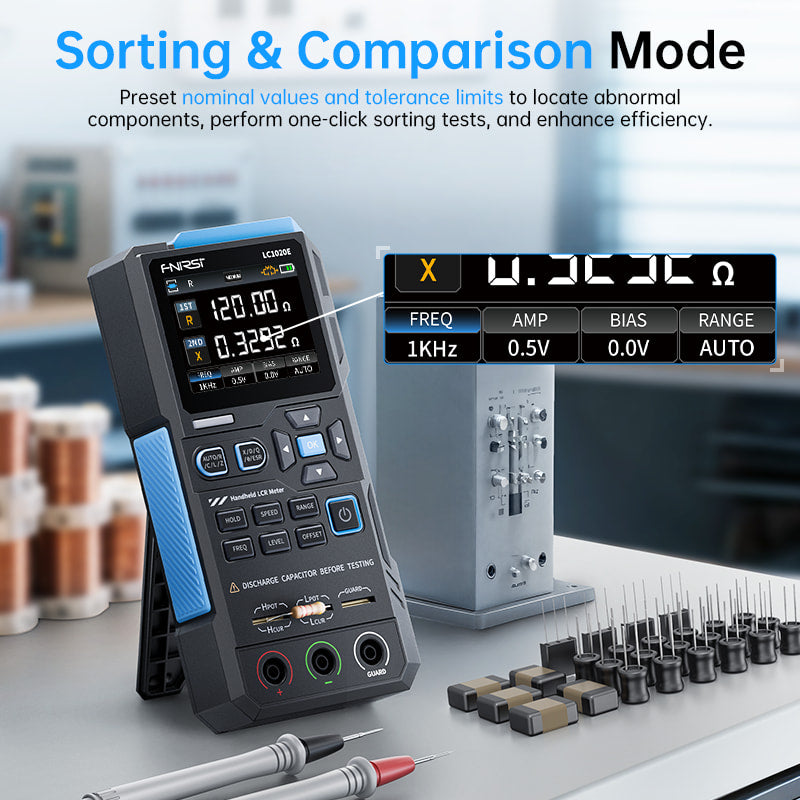

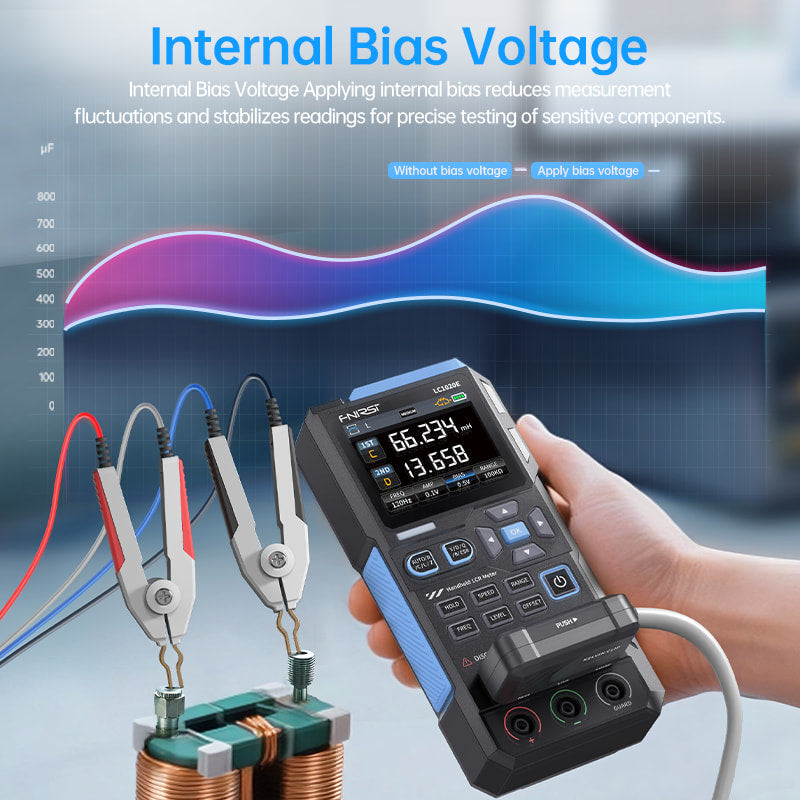

◉ Sıralama (Sorting) Modu ve Dahili Bias Gerilimi
Seri ölçümlerde otomatik geçer/kaldı (PASS/FAIL) değerlendirmesi yaparak kalite kontrol süreçlerini hızlandırır.
◉ Çift Test Portu ve 4 Kablolu Kelvin Ölçüm Desteği
3 terminalli ve 5 terminalli ölçüm portları ile kablo direncinden kaynaklanan ölçüm hatalarını minimuma indirir.
◉ Veri Tutma ve Kayıt (Logging) Fonksiyonları
Ölçüm sonuçlarını dondurma ve kayıt altına alma özellikleri test süreçlerini daha verimli hale getirir.
◉ Taşınabilir ve Şarj Edilebilir Tasarım
3000mAh dahili lityum batarya ile laboratuvar, üretim hattı ve saha kullanımı için idealdir.
FNIRSI LC1020E Teknik Özellikleri
Otomatik komponent tanıma özelliği ölçüm süresini kısaltırken, tolerans bazlı geçti/kaldı (pass/fail) kontrolü seri testlerde hız kazandırır. Yüksek çözünürlüklü ölçüm kapasitesiyle laboratuvar, üretim hattı ve saha uygulamaları için ideal bir çözümdür.
Temel Teknik Özellikler
| Özellik | Aralık |
|---|---|
| Model | LC1020E |
| Test Frekansı | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| Temel Doğruluk | %0.3 |
| Ekran | 2.8 inç TFT LCD ekran |
| Ekran Hane Sayısı | Ana Parametre: 4.5 hane İkincil Parametre: 4.5 hane |
| Ölçüm Parametreleri | Ana Parametreler: AUTO / R / C / L / Z İkincil Parametreler: X / D / Q / θ / ESR |
| Ölçüm Aralığı | L: 0–100H C: 0–100mF R: 0–10MΩ |
| Dahili Bias Gerilimi | 0.0V, 0.5V |
| Test Seviyesi | 0.1V, 0.3V, 0.6V |
| Kalibrasyon Fonksiyonları | Açık devre kalibrasyonu, Kısa devre kalibrasyonu |
| Karşılaştırma Fonksiyonu | Bileşen ölçüm değeri ile nominal değer arasındaki göreceli hatayı yüzde (%) olarak hesaplar ve filtreleme sonucu sunar. Nominal değer ve tolerans ayarlanabilir, tolerans aralığı %0.1 – %99.9 arasındadır. |
| Fonksiyon Kaydı | Ölçülen bileşen değerinin belirlenen nominal değer ve toleransa uygunluğunu kontrol eder; başarılı ve başarısız ölçüm sayısını kaydeder. |
| Test Terminal Yapısı | 3 terminalli, 5 terminalli |
| Çıkış Empedansı | 100Ω |
| İletişim Arayüzü | USB Type-C (Sanal seri port) |
| Diğer Özellikler | Dil ayarları, Ekran parlaklığı, Ses ayarları, Otomatik kapanma, Kalibrasyon ayarları, Sistem bilgileri |
Kapasitans (C)
| Kapasitans Aralığı | Test Frekansı / Doğruluk |
|---|---|
| 1mF – 100mF | 100Hz: %5 ± 5 hane |
| 1kHz: %3 ± 5 hane | |
| 10kHz: - | |
| 100kHz: - | |
| 1µF – 1mF | 100Hz: %1 ± 4 hane |
| 1kHz: %0.5 ± 5 hane | |
| 10kHz: %2 ± 5 hane | |
| 100kHz: %3 ± 4 hane | |
| 1nF – 1µF | 100Hz: - |
| 1kHz: %0.3 ± 2 hane | |
| 10kHz: %0.4 ± 2 hane | |
| 100kHz: %1 ± 4 hane | |
| 1pF – 1nF | 100Hz: - |
| 1kHz: %2 ± 2 hane | |
| 10kHz: %1.5 ± 2 hane | |
| 100kHz: %2 ± 4 hane |
Endüktans (L)
| Endüktans Aralığı | Test Frekansı / Doğruluk |
|---|---|
| 1H – 100H | 100Hz: %2 ± 5 hane |
| 1kHz: %2 ± 5 hane | |
| 10kHz: - | |
| 100kHz: - | |
| 1mH – 1H | 100Hz: %0.4 ± 5 hane |
| 1kHz: %0.3 ± 2 hane | |
| 10kHz: %0.4 ± 3 hane | |
| 100kHz: %2.5 ± 5 hane | |
| 10µH – 1mH | 100Hz: %3 ± 5 hane |
| 1kHz: %0.5 ± 4 hane | |
| 10kHz: %0.5 ± 3 hane | |
| 100kHz: %1.5 ± 5 hane | |
| 1µH – 10µH | 100Hz: - |
| 1kHz: %2 ± 5 hane | |
| 10kHz: %2 ± 5 hane | |
| 100kHz: %4 ± 5 hane |
Direnç (R)
| Direnç Aralığı | Test Frekansı / Doğruluk |
|---|---|
| 1MΩ – 10MΩ | 100Hz: %5 ± 4 hane |
| 1kHz: %3 ± 3 hane | |
| 10kHz: - | |
| 100kHz: - | |
| 1kΩ – 1MΩ | 100Hz: %0.4 ± 4 hane |
| 1kHz: %0.2 ± 2 hane | |
| 10kHz: %0.3 ± 3 hane | |
| 100kHz: %0.6 ± 5 hane | |
| 1Ω – 1kΩ | 100Hz: %1.5 ± 4 hane |
| 1kHz: %0.3 ± 2 hane | |
| 10kHz: %0.3 ± 3 hane | |
| 100kHz: %0.6 ± 5 hane | |
| 10mΩ – 1Ω | 100Hz: %4 ± 4 hane |
| 1kHz: %2 ± 5 hane | |
| 10kHz: %2 ± 5 hane | |
| 100kHz: %5 ± 5 hane |

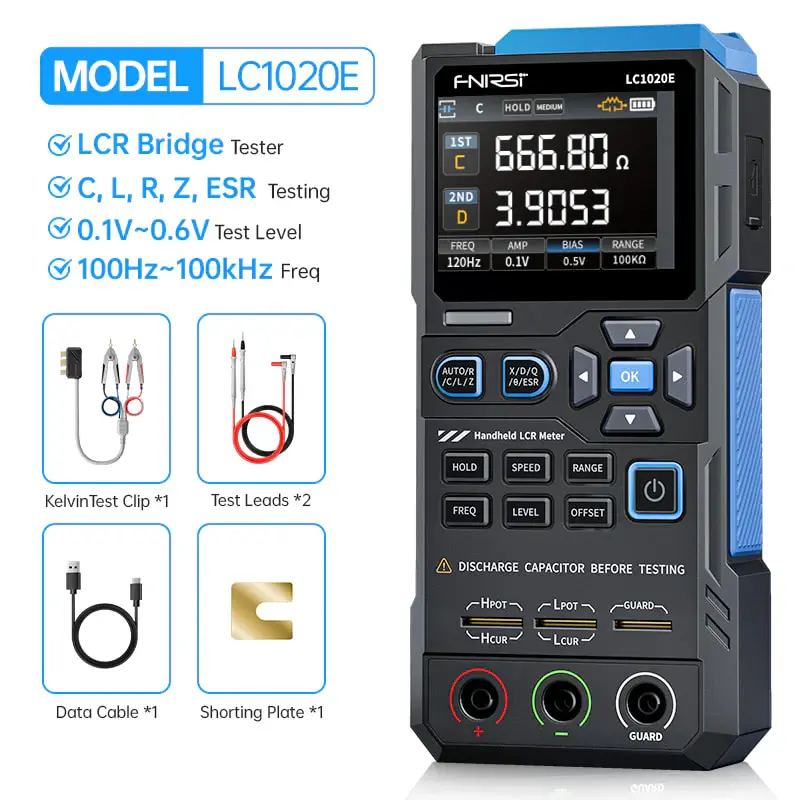

Paket İçeriği
- 1x FNIRSI LC1020E Yüksek Hassasiyetli LCR-ESR Test Cihazı
- 1x Veri Kablosu
- 1x Kısa Devre Plakası
- 1x Kelvin Test Klipsi
- 1x Çift Test Probu
- 1x Kullanım Kılavuzu (İngilizce)
