FNIRSI LCR-ST2 Plus Akıllı Cımbız SMD ESR Test Cihazı
FNIRSI LCR-ST2 Plus
100K Akıllı Dijital SMD Cımbız LCR ESR Ölçüm Cihazı
FNIRSI LCR-ST2 Plus, SMD bileşenlerin hızlı ve hassas şekilde ölçülmesi için geliştirilmiş akıllı bir LCR ve ESR ölçüm cihazıdır. Cımbız formundaki ergonomik tasarımı sayesinde küçük elektronik komponentlerin kolayca test edilmesini sağlar. Direnç (R), kapasitans (C), endüktans (L), diyot ve ±30V gerilim ölçümü yapabilen cihaz; elektronik devre analizi, arıza tespiti ve laboratuvar çalışmaları için pratik bir çözüm sunar.
100Hz ile 100kHz arasında çoklu test frekansı desteği ve 0.1V–1.0V arası ayarlanabilir test seviyeleri sayesinde farklı elektronik bileşen türleri için esnek ve güvenilir ölçüm imkânı sağlar. Seri ve paralel eşdeğer ölçüm modları ile daha doğru R, L ve C değerleri elde edilirken; akıllı sweep modu ile komponentlerin frekans davranışı hızlı şekilde analiz edilebilir. Akıllı sıralama (sorting) özelliği ise seri üretim ve toplu komponent testlerinde tolerans kontrolünü kolaylaştırır.
Cımbız tipi ölçüm uçları ve Kelvin klips desteği sayesinde hem küçük SMD bileşenlerde hem de daha büyük komponentlerde pratik kullanım sağlayan cihaz, seri ve paralel eşdeğer ölçüm modları ile daha doğru R/L/C verileri elde edilmesine yardımcı olur. Akıllı sweep (tarama) modu sayesinde 100Hz–100kHz aralığında hızlı frekans analizi yapılabilirken, akıllı sıralama (sorting) özelliği ile seri üretim veya toplu komponent testlerinde tolerans kontrolü kolayca gerçekleştirilebilir.
1.47 inç HD renkli ekranı otomatik yön değiştirme özelliği sayesinde sağ veya sol el kullanımına uyum sağlar ve ölçüm verilerini net şekilde görüntüler. Kelvin klips ve cımbız uç desteği ile hem SMD hem de daha büyük bileşenlerin test edilmesine olanak tanır. Dahili 300mAh bataryası ve yaklaşık 3 saat kullanım süresi ile taşınabilir kullanım sunan FNIRSI LCR-ST2 Plus, elektronik mühendisleri, teknik servisler ve hobi elektroniği ile ilgilenen kullanıcılar için güçlü ve pratik bir ölçüm çözümüdür.
Öne Çıkan Özellikler
◉ Birden Fazla Elektronik Bileşen İçin Hepsi Bir Arada Hassas Ölçüm
FNIRSI LCR-ST2 Plus; direnç, kapasitans, endüktans, ESR, diyot ve gerilim gibi farklı parametreleri tek cihazda ölçebilme özelliğiyle elektronik test süreçlerinde pratik ve hassas kullanım sunar.

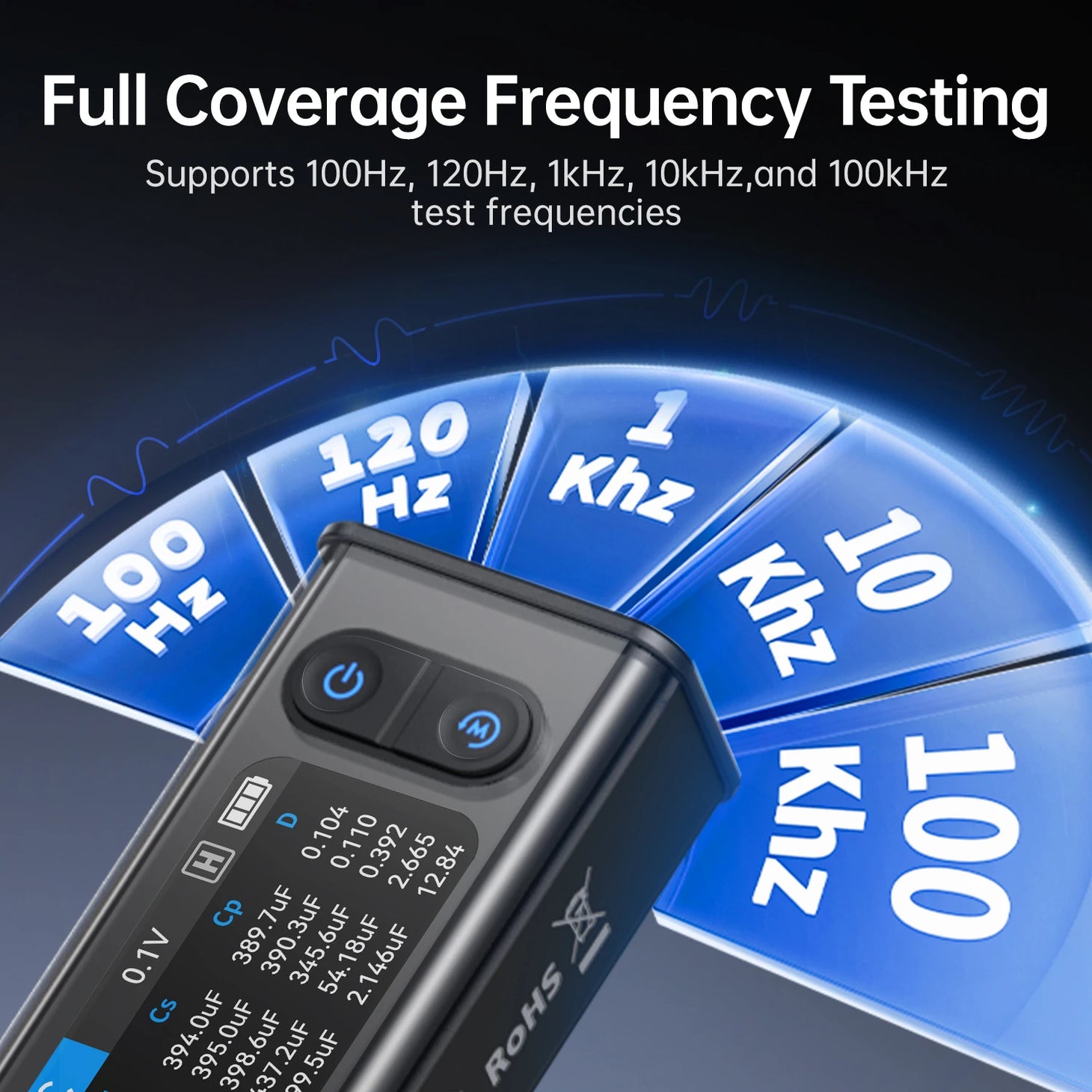

◉ 100Hz–100kHz Çoklu Frekans ve 0.1V–1.0V Çoklu Test Seviyesi
Farklı komponent tiplerine uygun ölçüm yapabilmek için 100Hz ile 100kHz arasında çoklu test frekansı ve 0.1V ile 1.0V arasında ayarlanabilir test seviyesi desteği sunar. Bu sayede daha esnek ve güvenilir ölçüm sonuçları elde edilir.
◉ Akıllı Sweep ve Akıllı Sıralama Özelliği
Smart sweep modu ile bileşenlerin frekans tepkisi hızlı şekilde analiz edilebilirken, akıllı sorting fonksiyonu sayesinde toplu komponent testlerinde tolerans kontrolü daha verimli hale gelir.

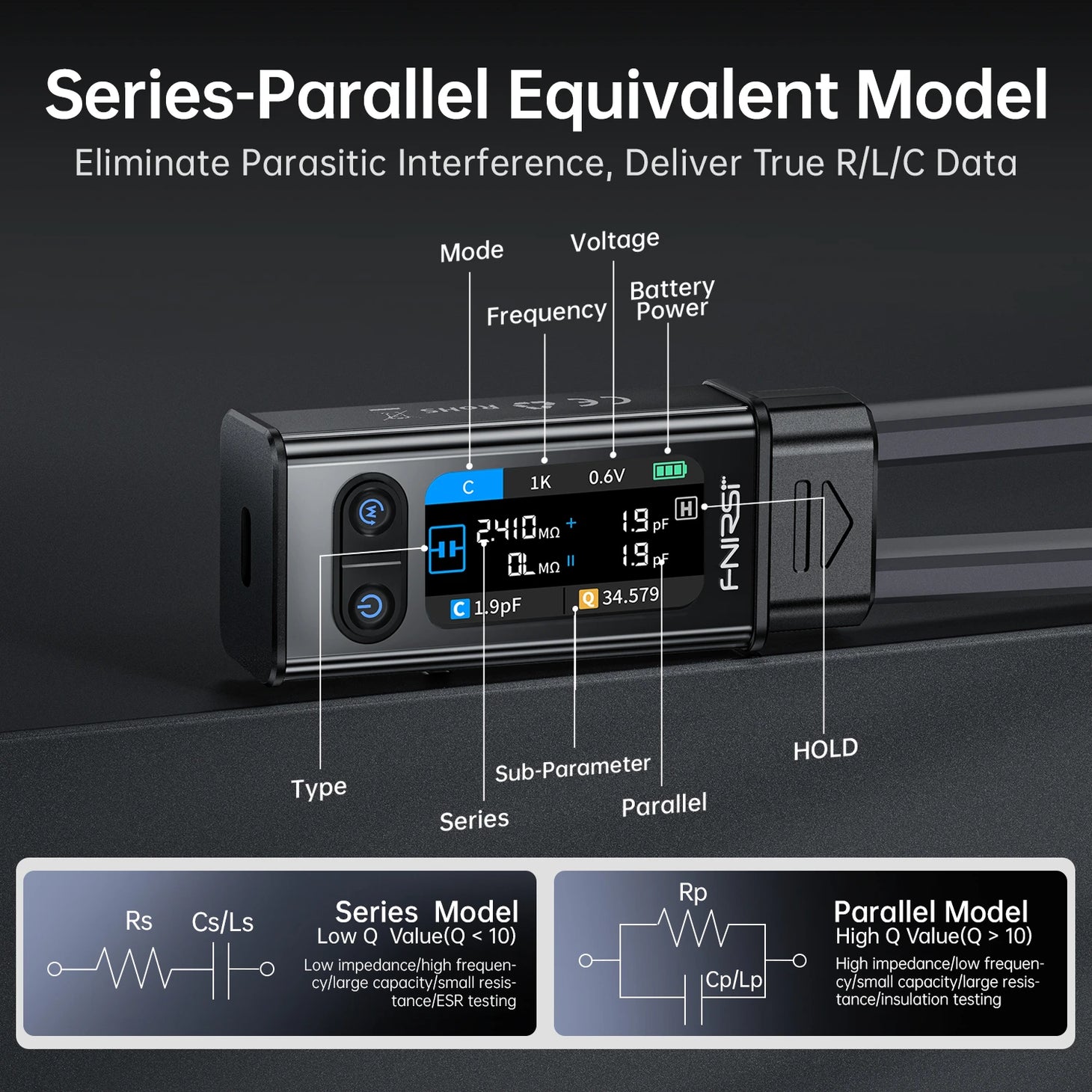

◉ Doğru R/L/C Verileri İçin Seri ve Paralel Eşdeğer Mod
Seri ve paralel eşdeğer ölçüm modları sayesinde bileşenlerin elektriksel davranışları daha doğru şekilde analiz edilir. Bu özellik özellikle hassas ölçüm gerektiren uygulamalarda önemli avantaj sağlar.

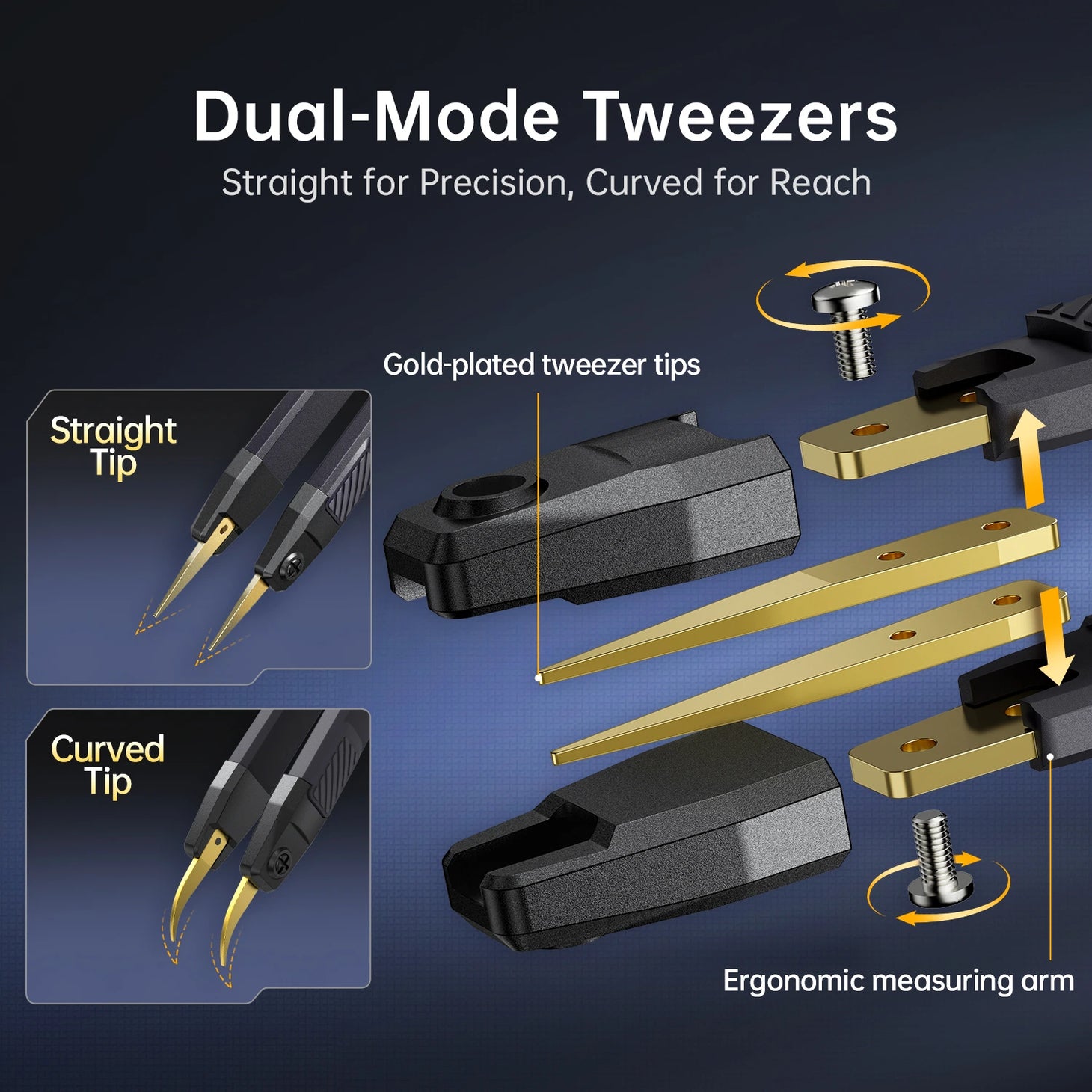

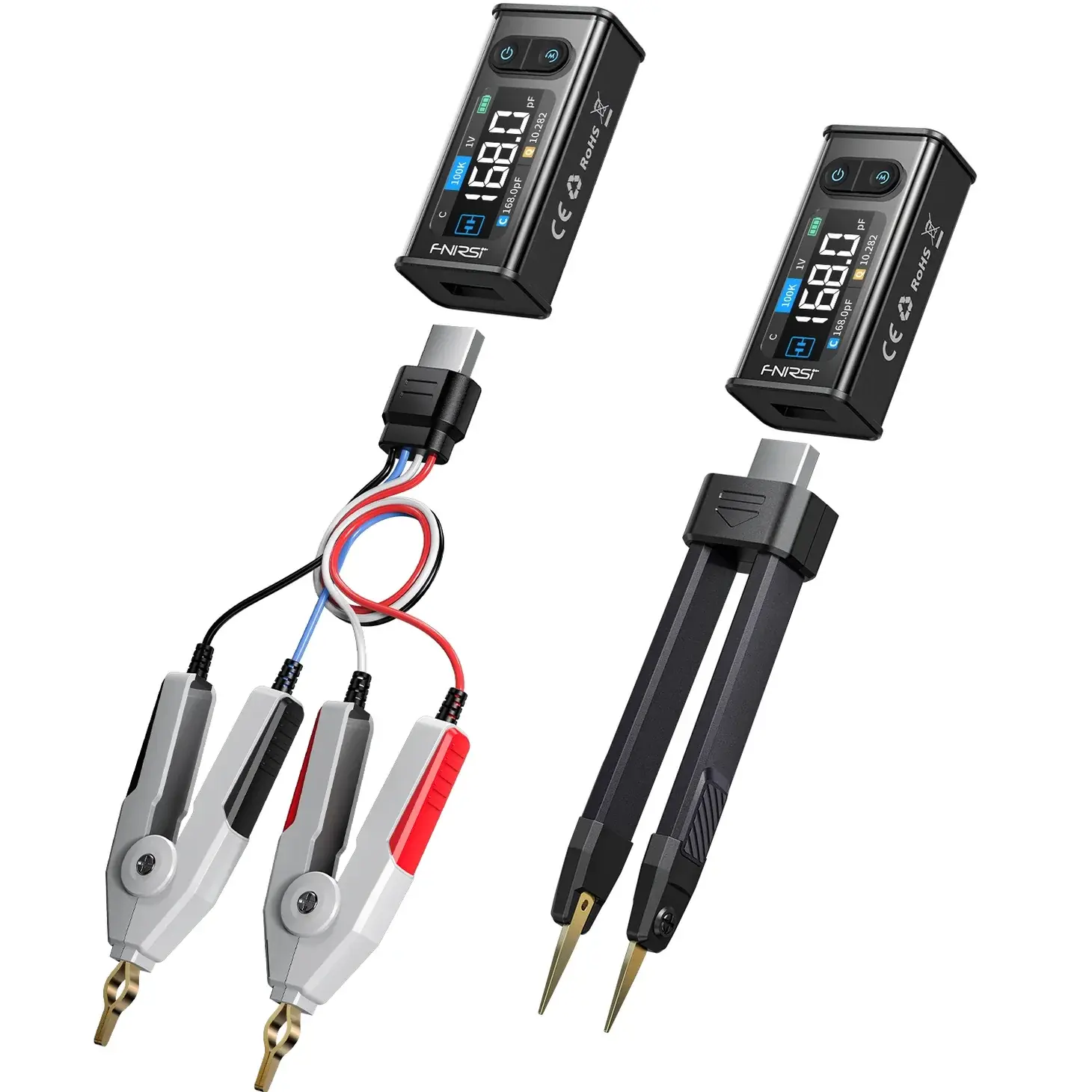

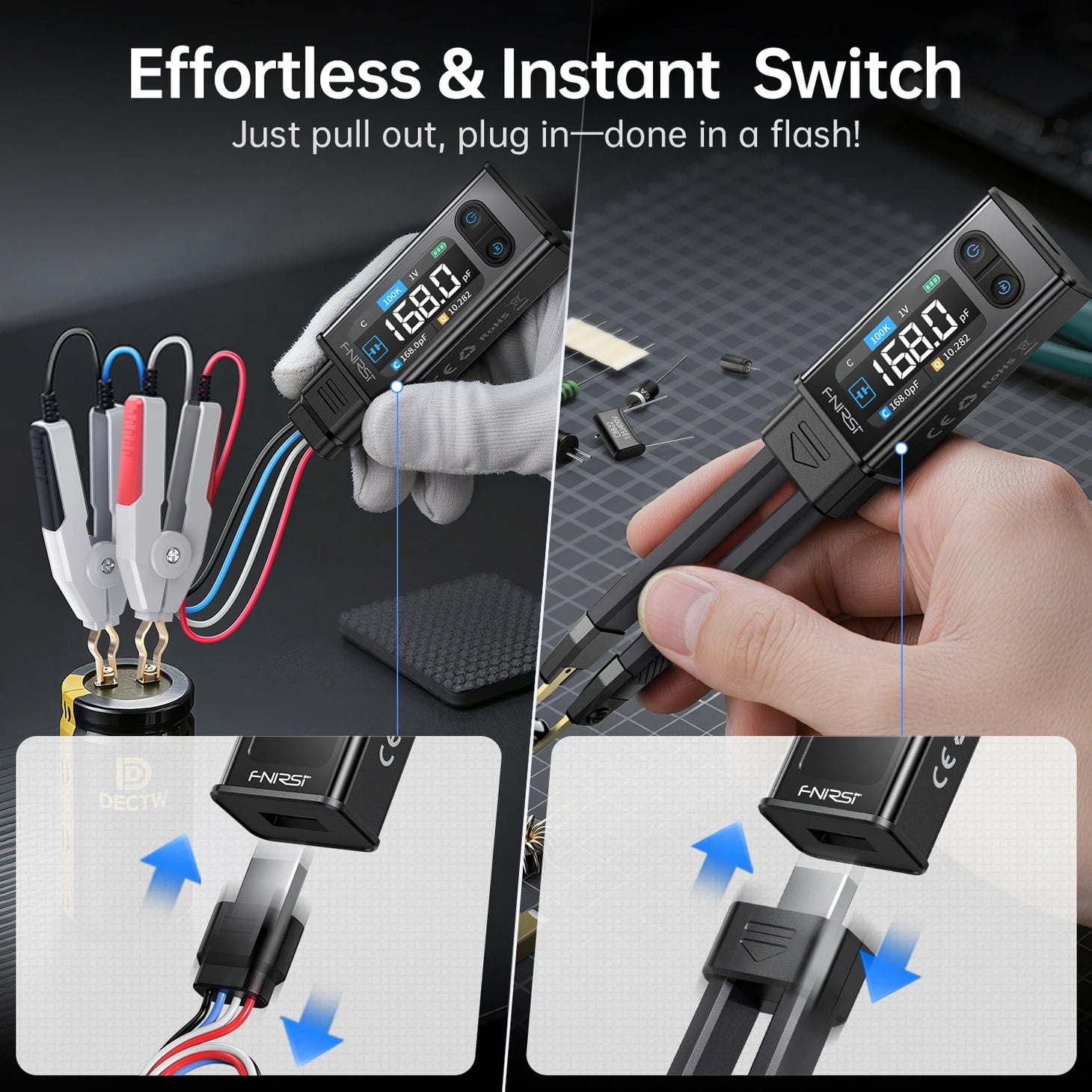

◉ Cımbız Uç ve Kelvin Klips Destekli Çift Form Tasarım
Cihaz, cımbız tipi ölçüm uçları ve Kelvin klips desteği ile hem küçük SMD bileşenlerde hem de daha büyük komponentlerde rahat ve doğru ölçüm yapılmasına olanak tanır.

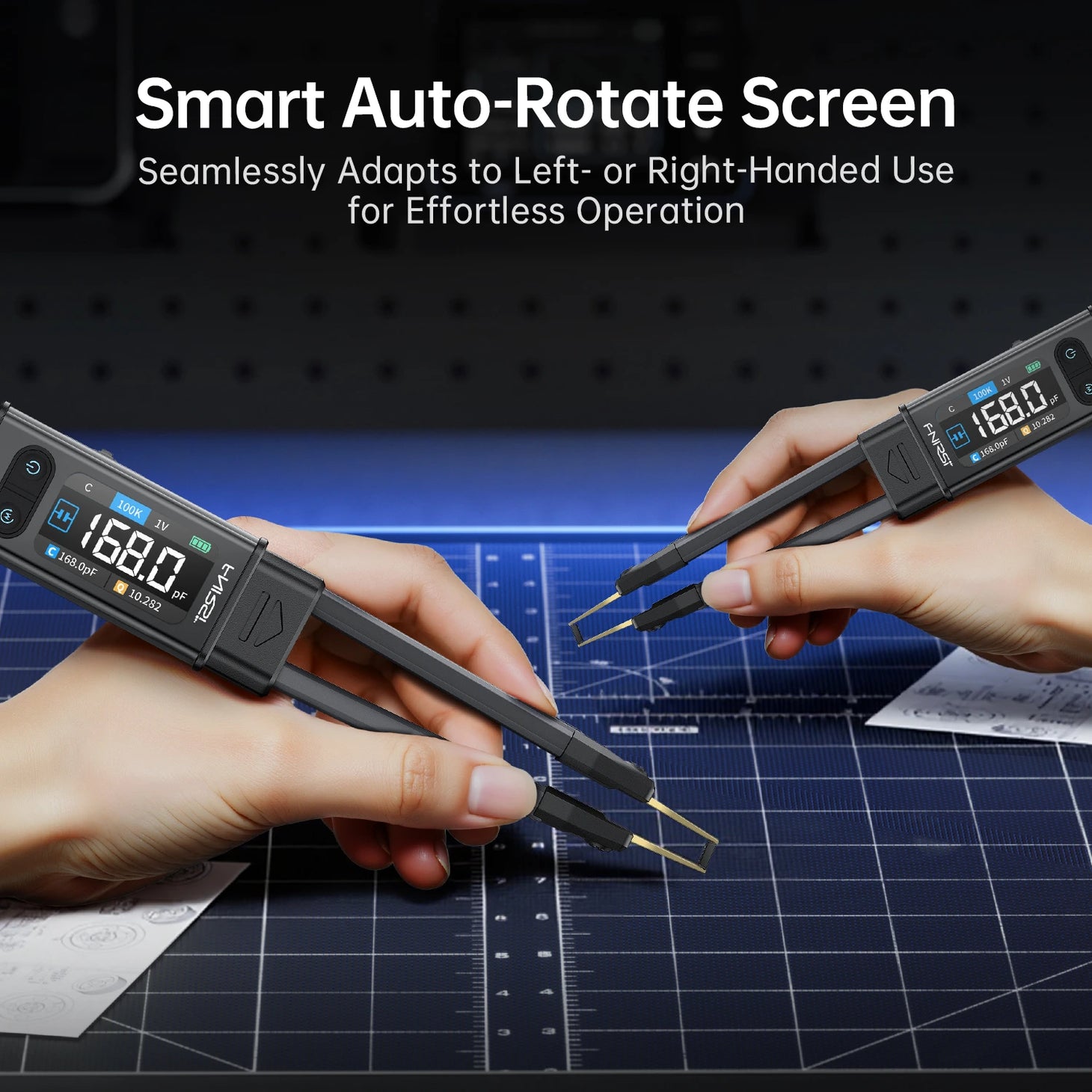

◉ 1.47 İnç HD Otomatik Dönen Ekran
1.47 inç HD renkli ekran, ölçüm verilerini net ve okunabilir şekilde sunar. Otomatik ekran döndürme özelliği sayesinde sağ ve sol el kullanımına uyum sağlayarak daha konforlu bir deneyim sunar.
◉ Taşınabilir Cımbız Tasarımı ve Yaklaşık 3 Saat Pil Ömrü
Kompakt ve taşınabilir cımbız formundaki yapısı sayesinde saha kullanımı ve masaüstü testler için ideal bir yapı sunar. Dahili bataryası ile yaklaşık 3 saat kesintisiz kullanım imkânı sağlar.
◉ ±30V Gerilim Ölçümü ve Güvenli Test Koruması
±30V gerilim ölçüm desteği ile farklı devrelerde güvenli test imkânı sunan cihaz, korumalı yapısı sayesinde hem kullanıcı hem de ölçüm yapılan bileşen için daha güvenli bir çalışma ortamı oluşturur.
FNIRSI LCR-ST2 Plus Teknik Özellikleri
Gelişmiş teknik özellikleri, çoklu ölçüm fonksiyonları ve yüksek hassasiyetli analiz kapasitesi ile FNIRSI LCR-ST2 Plus, elektronik bileşen testlerinde profesyonel seviyede performans sunarak laboratuvar ve saha kullanımı için güçlü bir ölçüm çözümü sağlar.
Model Parametreleri
| Model | LCR-ST2 |
|---|---|
| Bekleme Süresi | ≈3 Saat |
| Ekran | 1.47" HD Ekran |
| Boyutlar | 31 × 170.7 × 20.3 mm |
| Ağırlık | ≈60.8 g |
| Bağlantı Arayüzü | Type-C |
| Çalışma Sıcaklığı | 0℃ ~ 50℃ (Nem ≤ %75) |
| Depolama Sıcaklığı | -20℃ ~ 60℃ (Nem ≤ %75) |
Kapasitans Ölçüm Özellikleri
| 1mF‒22mF | 100Hz/20Hz: %5 ± 3 digit | 1KHz: %5 ± 3 digit |
|---|---|
| 1µF‒1mF | 100Hz/20Hz: %2 ± 3 digit | 1KHz: %2 ± 3 digit | 10KHz: %2 ± 3 digit | 100KHz: %5 ± 3 digit |
| 1nF‒1µF | 100Hz/20Hz: %2 ± 3 digit | 1KHz: %0.5 ± 3 digit | 10KHz: %0.5 ± 3 digit | 100KHz: %5 ± 3 digit |
| 1pF‒1nF | 1KHz: %2 ± 3 digit | 10KHz: %2 ± 3 digit | 100KHz: %5 ± 3 digit |
Endüktans Ölçüm Özellikleri
| 1H‒10H | 100Hz/20Hz: %5 ± 3 digit | 1KHz: %5 ± 3 digit |
|---|---|
| 1mH‒1H | 100Hz/20Hz: %2 ± 3 digit | 1KHz: %2 ± 3 digit |
| 10µH‒1mH | 100Hz/20Hz: %2 ± 3 digit | 1KHz: %0.5 ± 3 digit | 10KHz: %0.5 ± 3 digit | 100KHz: %5 ± 3 digit |
| 1µH‒10µH | 1KHz: %2 ± 3 digit | 10KHz: %2 ± 3 digit | 100KHz: %5 ± 3 digit |
Direnç Ölçüm Özellikleri
| 1MΩ‒10MΩ | 100Hz/20Hz: %5 ± 3 digit | 1KHz: %5 ± 3 digit |
|---|---|
| 1kΩ‒1MΩ | 100Hz/20Hz: %1 ± 3 digit | 1KHz: %0.5 ± 3 digit | 10KHz: %1 ± 3 digit |
| 1Ω‒1kΩ | 100Hz/20Hz: %1 ± 3 digit | 1KHz: %0.5 ± 3 digit | 10KHz: %1 ± 3 digit | 100KHz: %5 ± 3 digit |
| 10mΩ‒1Ω | 100Hz/20Hz: %2 ± 3 digit | 1KHz: %2 ± 3 digit | 10KHz: %2 ± 3 digit | 100KHz: %5 ± 3 digit |
Diyot ve Gerilim Ölçümü
| Diyot | İletim Gerilimi ≤ 0.7V |
|---|---|
| Gerilim | ±30V |

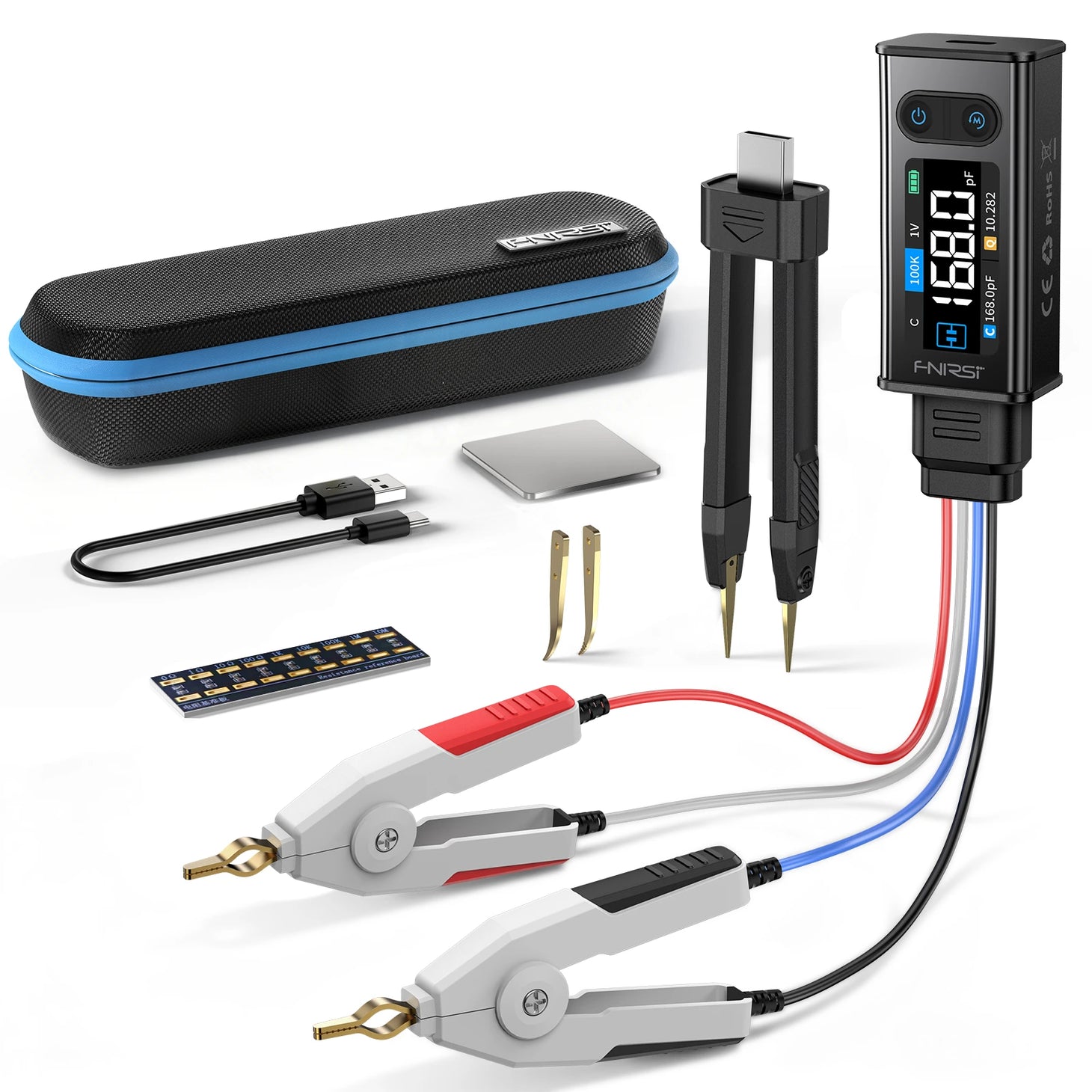

Paket İçeriği
- 1x FNIRSI LCR-ST2 Plus Akıllı Cımbız SMD ESR Test Cihazı
- 1x Type-C Veri Kablosu
- 1x Taşıma Çantası
- 1x Kavisli Uç
- 1x Kısa Devre Plakası
- 1x Kelvin Test Klipsi
- 1x Kullanım Kılavuzu (İngilizce)
