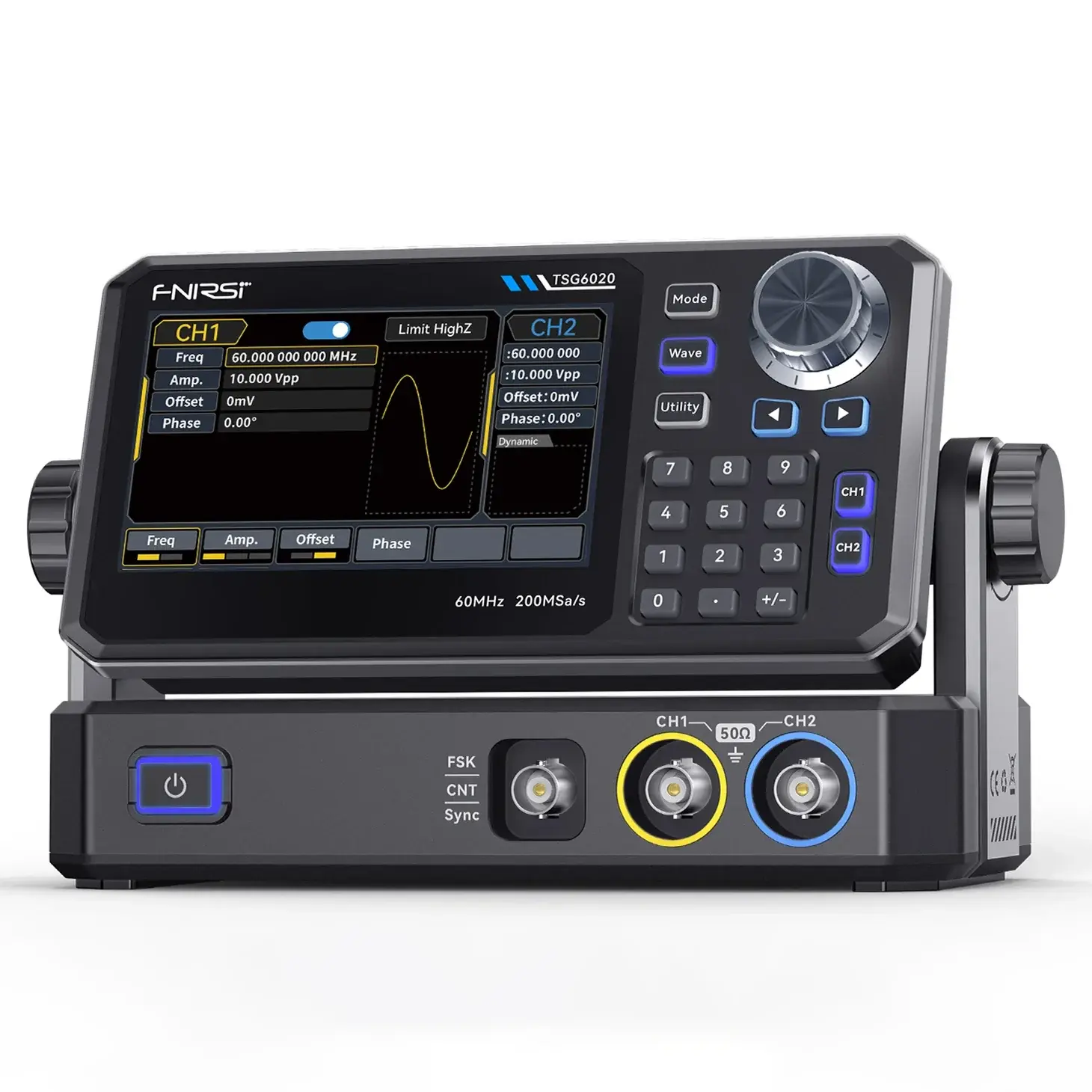

FNIRSI TSG3020 30Mhz 2 Kanal Sinyal Jeneratörü
FNIRSI TSG3020
30Mhz 2 Kanal 200MSa/s Sinyal Jeneratörü
FNIRSI TSG3020 30MHz 2 Kanal Sinyal Jeneratörü, elektronik geliştirme, AR-GE çalışmaları, eğitim laboratuvarları ve otomatik test sistemleri için tasarlanmış yüksek performanslı bir fonksiyon ve keyfi dalga formu (arbitrary waveform) jeneratörüdür. Çift kanal çıkış desteği, 200 MSa/s örnekleme hızı ve 14-bit çözünürlüğü sayesinde yüksek doğrulukta ve düşük bozulmalı sinyal üretimi sağlar. DDS (Direct Digital Synthesis) teknolojisi ile çalışan FNIRSI TSG3020, 30 MHz’e kadar frekans çıkışı sunarak analog ve dijital devre testlerinde güvenilir bir sinyal kaynağı olarak kullanılabilir. Amplitüd, görev döngüsü ve kenar zamanlaması üzerinde hassas kontrol sağlayan bu cihaz; sinüs, kare, rampa, darbe, gürültü ve DC gibi standart dalga formlarının yanı sıra kullanıcı tanımlı keyfi dalga formlarını da destekler.
ZeroSurge ve VeriPoint teknolojileri sayesinde kare ve darbe sinyallerinde düşük overshoot ve hızlı yükselme/düşme süreleri sunan FNIRSI TSG3020, dalga formu detaylarını yüksek hassasiyetle korur. 1 µSa/s ile 200 MSa/s arasında örnekleme hızlarını destekleyen gerçek nokta-nokta (point-by-point) keyfi dalga üretimi, karmaşık sinyal simülasyonlarını mümkün kılar. AM, FM, PM, FSK, ASK ve PSK dahil olmak üzere 6 farklı modülasyon türünü destekleyen cihaz; RF testleri ve haberleşme sistemleri için de ideal bir çözümdür. Ayrıca lineer ve logaritmik modlarda frekans tarama (sweep) fonksiyonu, filtre karakterizasyonu ve sistem tepki analizleri için gelişmiş ölçüm imkânı sunar.
Cihazda bulunan 7 haneli dahili frekans sayacı, 100 mHz ile 100 MHz arasındaki TTL seviyeli sinyallerin frekans, periyot ve görev döngüsünü yüksek doğrulukla ölçebilir. 4.3 inç TFT-LCD dokunmatik ekran ve fiziksel tuş kombinasyonu sayesinde parametre ayarları hızlı ve sezgisel şekilde yapılabilir. Ekranda gerçek zamanlı dalga formu önizleme ve çalışma durumu görüntülenebilir. Kanal izolasyonu, topraklama güvenliği ve TTL uyumlu senkron çıkışı gibi koruma özellikleri cihazın güvenli ve stabil çalışmasını sağlar. Gelişmiş soğutma sistemi, alüminyum ısı emici ve düşük gürültülü fan ile uzun süreli kullanımda bile termal kararlılığı koruyan FNIRSI TSG3020, güçlü teknik özellikleriyle profesyonel test ve ölçüm uygulamaları için ideal bir sinyal jeneratörüdür.
Öne Çıkan Özellikler

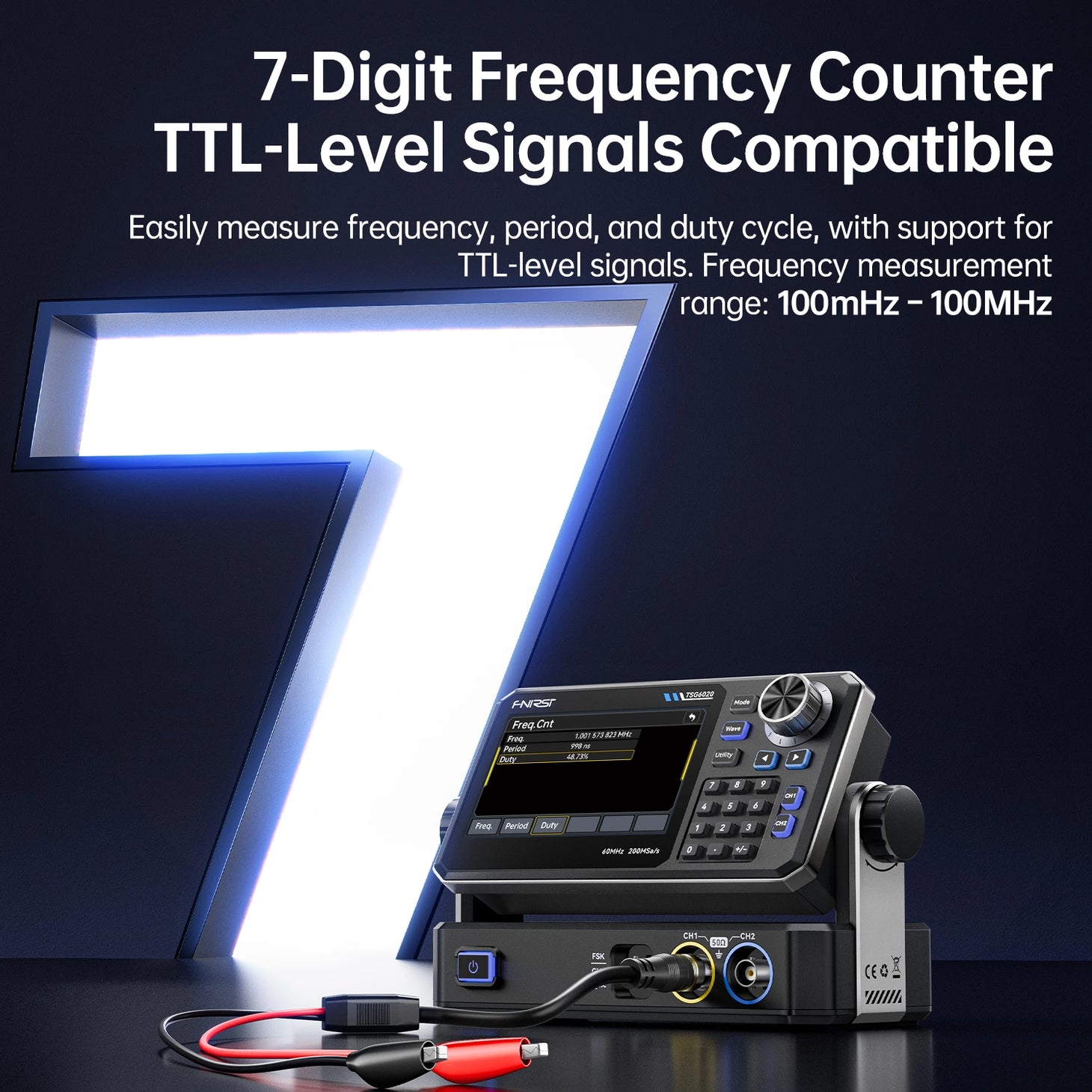

◉ Dahili 7 Haneli Frekans Sayacı
Cihaz içerisinde bulunan 7 haneli frekans sayacı, 100 mHz ile 100 MHz arasındaki TTL seviyeli sinyallerin frekans, periyot ve görev döngüsünü yüksek doğrulukla ölçebilir. Bu özellik harici ölçüm cihazlarına olan ihtiyacı azaltarak test süreçlerini hızlandırır.
◉ Gerçek Nokta-Nokta Keyfi Dalga Formu Üretimi
True point-by-point arbitrary waveform teknolojisi sayesinde kullanıcılar kendi tanımladıkları özel dalga formlarını yüksek doğrulukla üretebilir. Bu özellik karmaşık sinyal simülasyonları ve özel test senaryoları için büyük avantaj sağlar.
◉ Frekans Tarama (Sweep) ve Dokunmatik Kontrol
Lineer ve logaritmik frekans tarama modlarını destekleyen cihaz, filtre analizi ve sistem tepki testleri için gelişmiş sweep fonksiyonları sunar. Dokunmatik ekran ve fiziksel kontrol tuşları sayesinde tüm parametreler hızlı ve kolay şekilde ayarlanabilir.
◉ Laboratuvar ve AR-GE Çalışmaları İçin Profesyonel Kullanım
FNIRSI TSG3020, hassas sinyal üretimi, gelişmiş modülasyon desteği ve çift kanal yapısı sayesinde laboratuvar testleri, eğitim uygulamaları, elektronik geliştirme süreçleri ve AR-GE projeleri için profesyonel seviyede kullanım sunar. Geniş fonksiyon desteği ile farklı test senaryolarında esnek ve verimli çalışma imkânı sağlar.

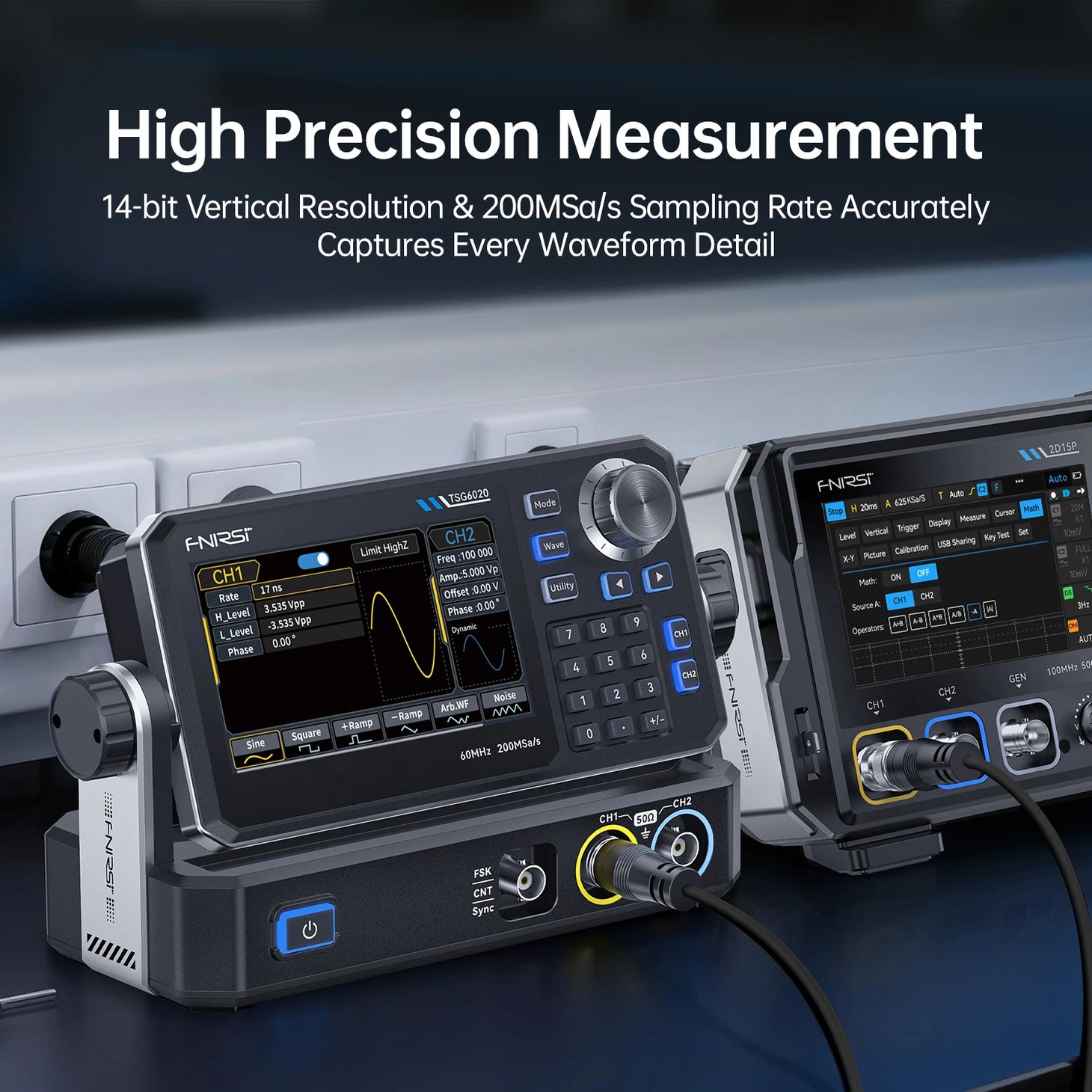

◉ Çift Kanal Çıkış, 200 MSa/s Örnekleme Hızı ve 14-bit Hassasiyet
FNIRSI TSG3020, çift kanal çıkış yapısı sayesinde aynı anda iki farklı sinyal üretme imkânı sunar. 200 MSa/s örnekleme hızı ve 14-bit çözünürlük ile dalga formları yüksek doğruluk ve düşük bozulma ile üretilir, böylece laboratuvar testleri ve AR-GE uygulamalarında güvenilir sonuçlar elde edilir.
◉ 60 MHz’e Kadar Çıkış Frekansı
Yüksek frekans üretim kapasitesi sayesinde cihaz 60 MHz’e kadar sinyal çıkışı sağlayabilir. Bu özellik analog ve dijital devre testleri, RF uygulamaları ve sistem doğrulama süreçlerinde geniş bir kullanım alanı sunar.

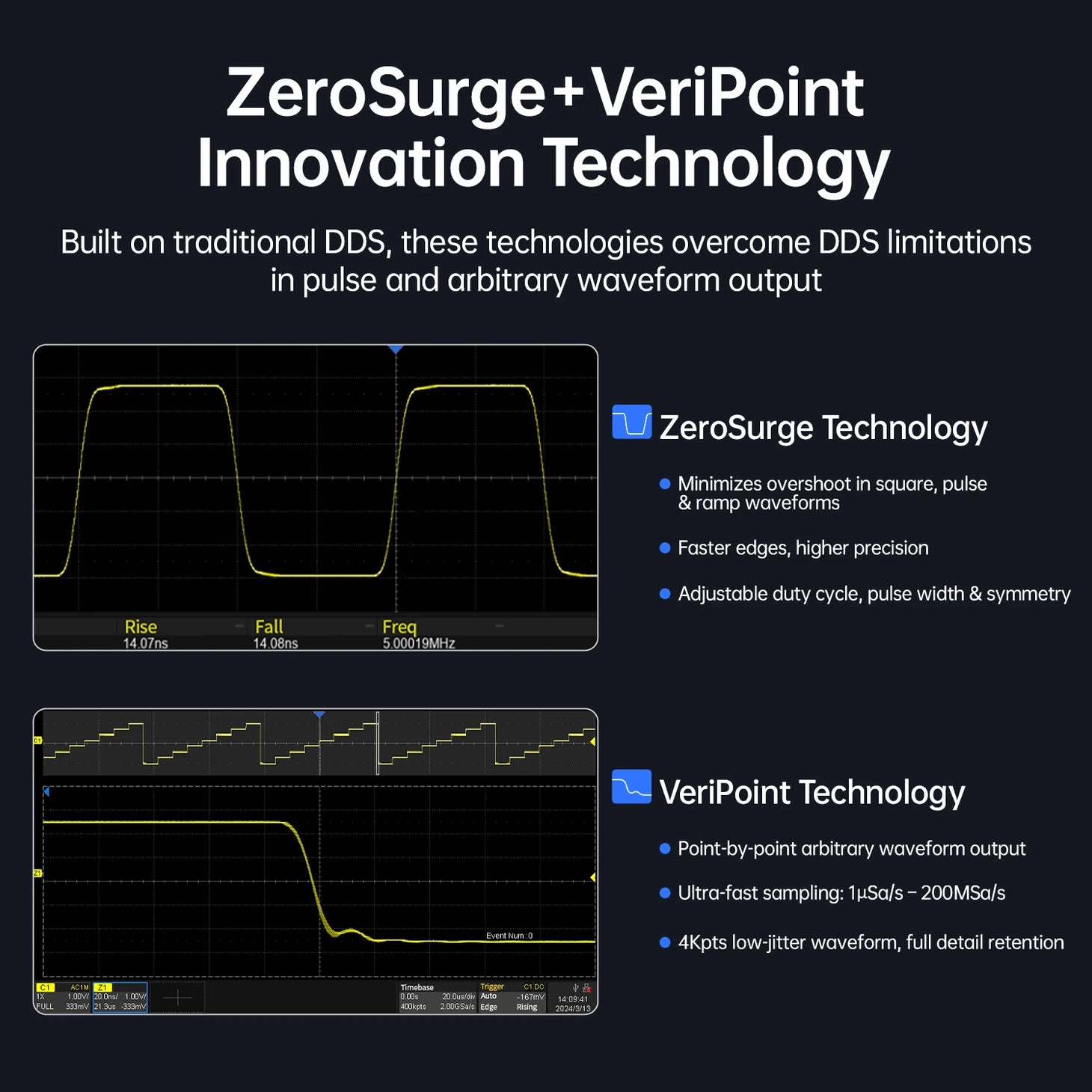

◉ ZeroSurge ve VeriPoint Teknolojileri
ZeroSurge teknolojisi kare ve darbe dalga formlarında oluşabilecek overshoot seviyesini minimuma indirirken hızlı yükselme ve düşme süreleri sağlar. VeriPoint teknolojisi ise dalga formunun tüm detaylarını koruyarak nokta-nokta (point-by-point) sinyal üretimi ile yüksek doğrulukta sinyal oluşturulmasına yardımcı olur.

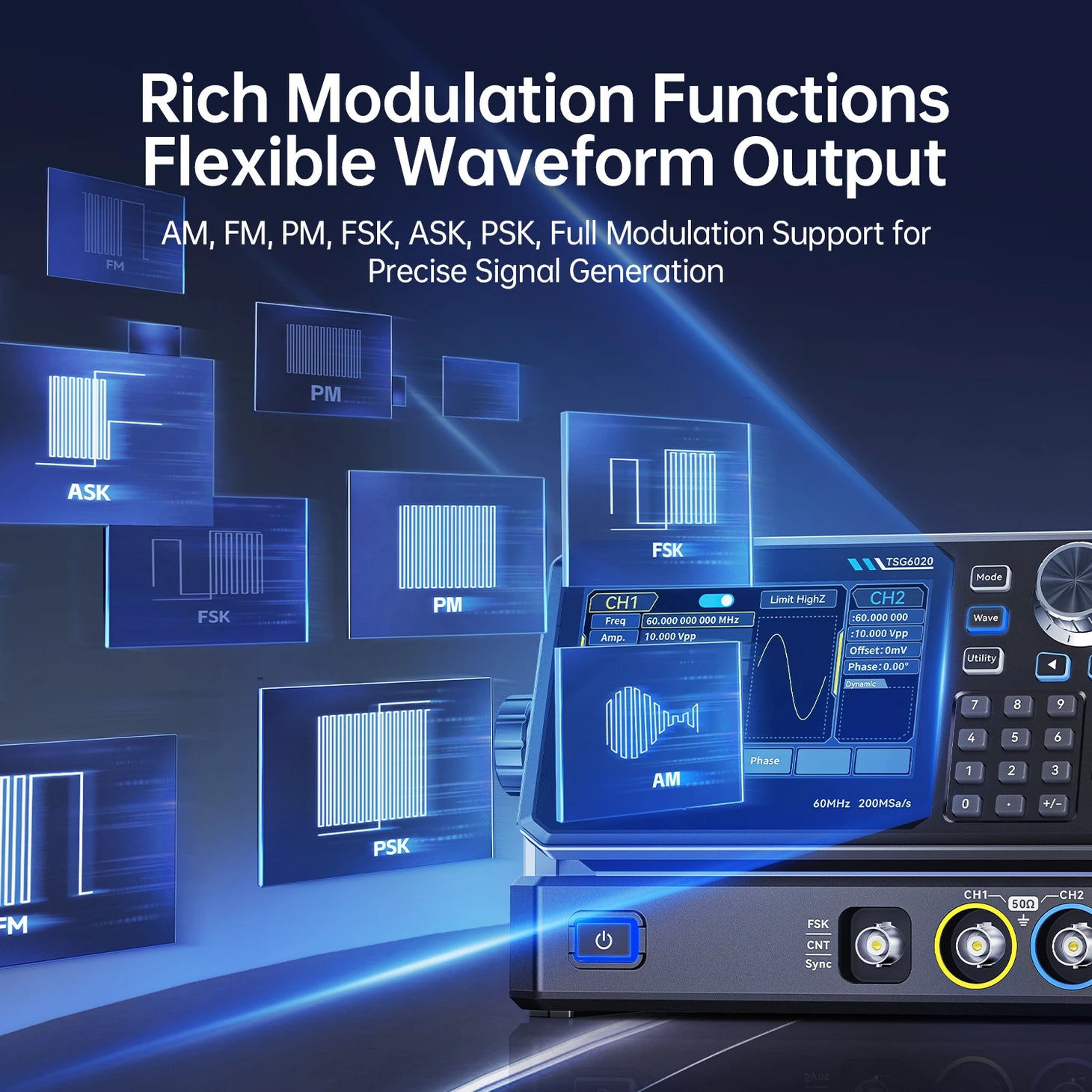

◉ 6 Farklı Modülasyon Türü Desteği
AM, FM, PM, FSK, ASK ve PSK olmak üzere altı farklı modülasyon türünü destekleyen FNIRSI TSG3020, haberleşme sistemleri, RF testleri ve dijital sinyal uygulamaları için kapsamlı modülasyon seçenekleri sunar.
FNIRSI TSG3020 Teknik Özellikleri
Gelişmiş DDS mimarisi, geniş frekans aralığı ve hassas amplitüd kontrolü sayesinde FNIRSI TSG3020, laboratuvar testleri ve elektronik geliştirme süreçlerinde stabil ve yüksek kaliteli sinyal üretimi sağlar.
Senkronizasyon Sinyali (Sync Signal)
| Çıkış Seviyesi | TTL Uyumluluğu |
|---|---|
| Çıkış Frekansı | 1 µHz – 2 MHz |
| Çıkış Empedansı | 50 Ω (Tipik) |
| Bağlantı Türü | DC |
Tetikleme Girişi (Trigger Input)
| Giriş Seviyesi | TTL Uyumluluğu |
|---|---|
| Giriş Empedansı | >10 kΩ, DC Bağlantılı |
Frekans Tarama (Frequency Sweep)
| Taşıyıcı Dalga | Sinüs, Kare, Rampa, Keyfi Dalga |
|---|---|
| Tarama Türü | Lineer, Logaritmik |
| Tarama Süresi | 1 ms – 500 s ±0.1% |
Tetikleme Girişi (Trigger Input)
| Giriş Seviyesi | TTL Uyumluluğu |
|---|---|
| Giriş Empedansı | >10 kΩ, DC Bağlantılı |
Frekans Sayacı (Frequency Counter)
| Giriş Seviyesi | TTL Uyumluluğu |
|---|---|
| Frekans Aralığı | 100 mHz – 100 MHz |
| Doğruluk | ±51 ppm |
| Frekans Çözünürlüğü | 7 Basamak |
| Bağlantı | DC |

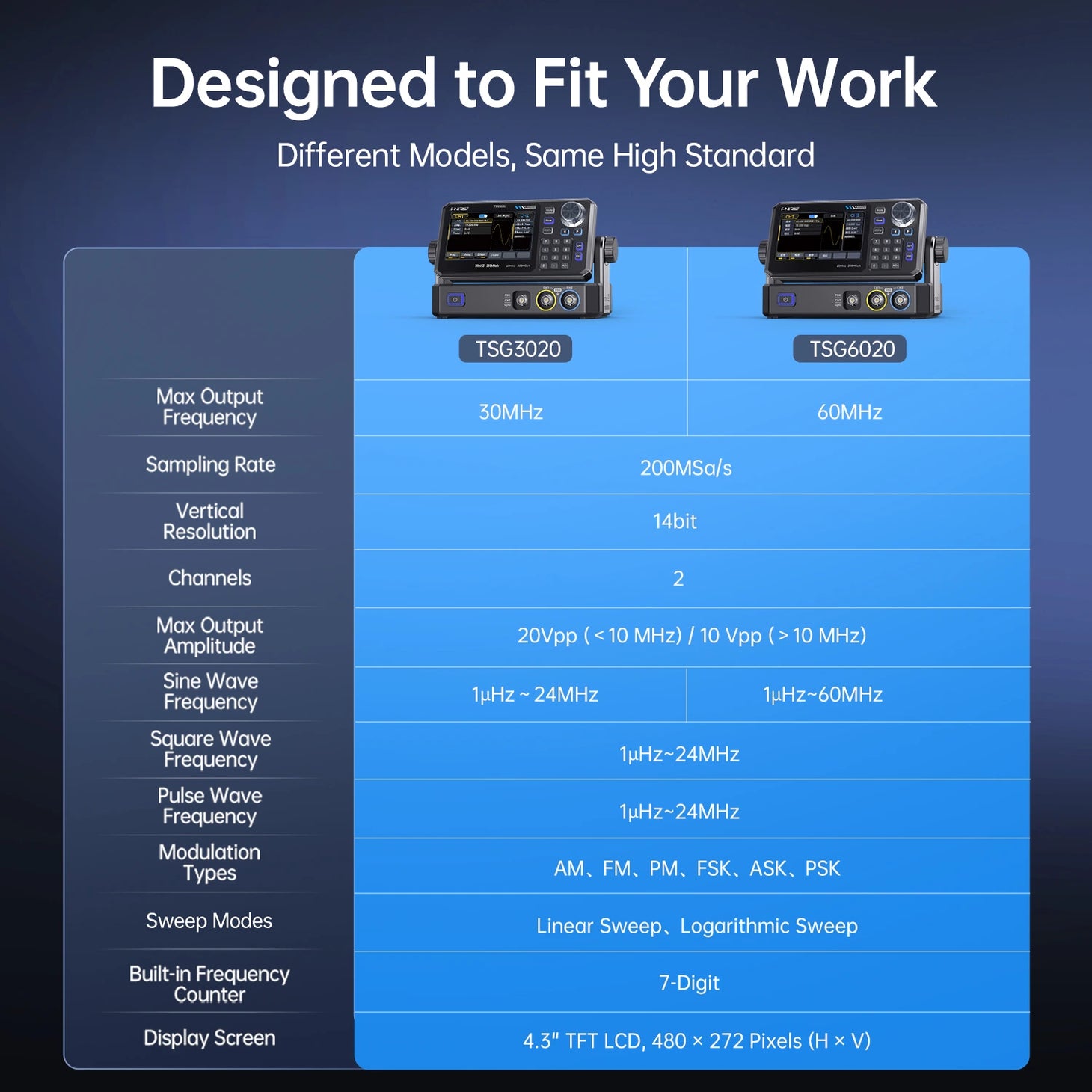

TSG3020 ve TSG6020 Karşılaştırması
| Model | TSG3020 | TSG6020 |
|---|---|---|
| Kanal Sayısı | 2 Kanal | 2 Kanal |
| Maksimum Frekans | 30 MHz | 60 MHz |
| Örnekleme Hızı | 200 MSa/s | |
| Dalga Formları | Sinüs, Kare, Rampa, Darbe, Gürültü, DC, Keyfi Dalga Formları | |
| Çalışma Modları | Gated Output, Continuous, Modulation, Frequency Sweep | |
| Modülasyon Türleri | AM, FM, PM, FSK, ASK, PSK | |
| Tarama Modları | Lineer Tarama, Logaritmik Tarama | |

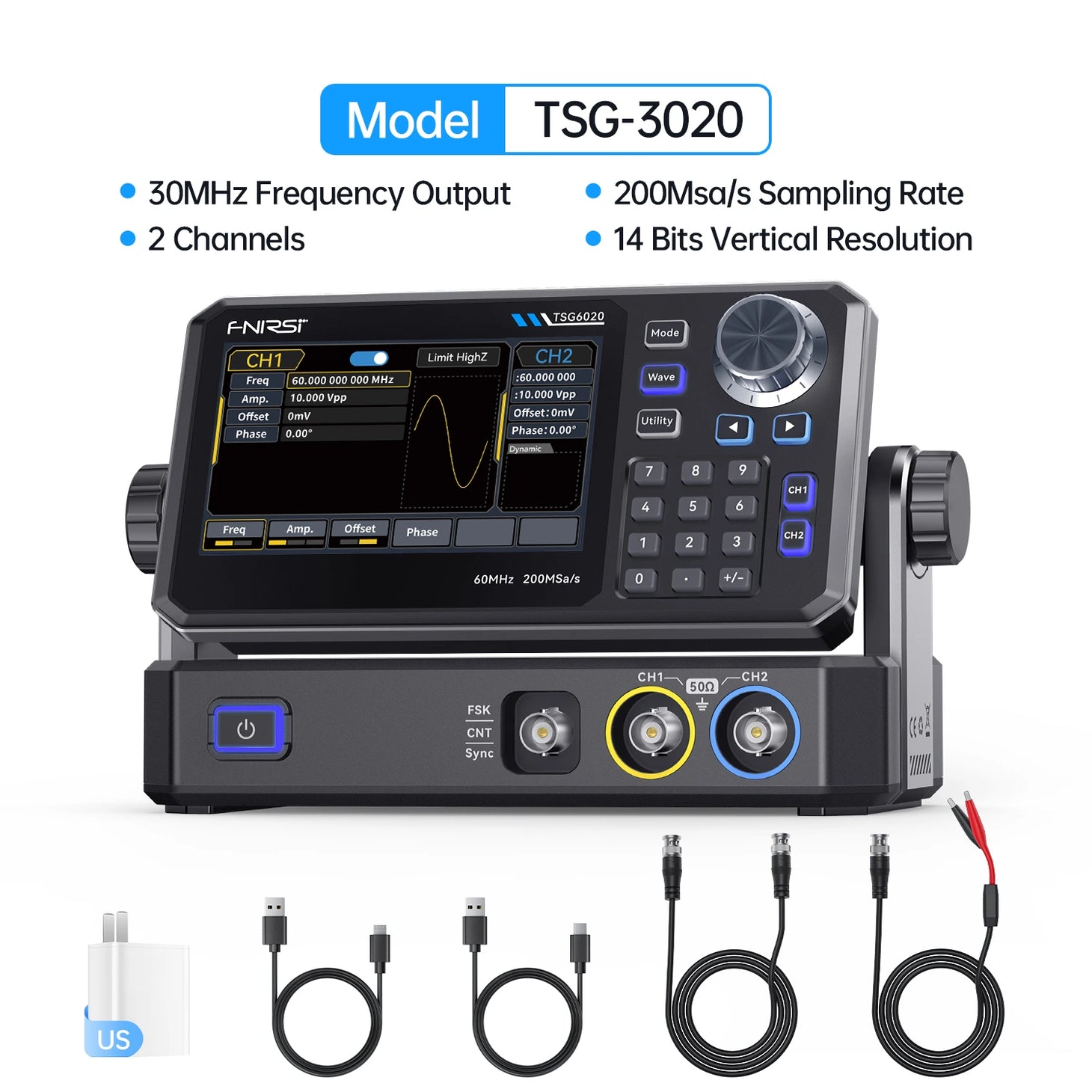

Paket İçeriği
- 1x FNIRSI TSG3020 30Mhz 2 Kanal Sinyal Jeneratörü
- 1x Güç Adaptörü
- 1x Type-C Kablo
- 1x Veri Kablosu
- 1x Test Ölçüm Kablosu
- 1x Timsah Klips Seti
- 1x Kullanım Kılavuzu (İngilizce)
FNIRSI TSG3020 Dokümanları
