Pcam 5C 5MP Kamera Modülü
Pcam 5C 5MP Kamera Modülü

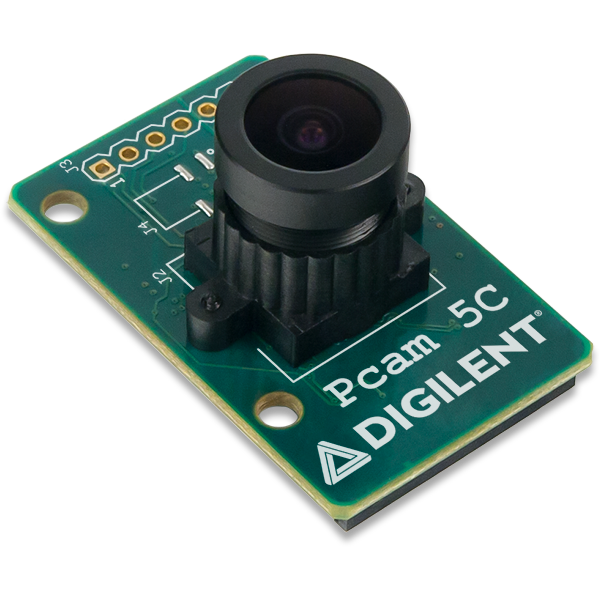

5 MP Fixed Focus Color Camera Module
Pcam 5C, Zybo Z7 kartıyla kullanılmak üzere tasarlanmış bir görüntüleme modülüdür. Modül Omnivision OV5640 5 megapiksel (MP) renkli görüntü sensörü kullanılarak tasarlanmıştır. Bu sensör, otomatik beyaz dengesi, otomatik siyah seviye kalibrasyonu ve doygunluk, renk tonu, gama ve keskinliğin ayarlanması için kontroller dahil olmak üzere görüntü kalitesini artırabilen çeşitli dahili işlem fonksiyonları içerir. Veriler, 1080p (saniyede 30 kare) ve 720p (saniyede 60 kare) gibi yaygın video akışı formatlarını desteklemek için yeterli veri bant genişliği sağlayan çift hatlı MIPI CSI-2 arabirimi üzerinden aktarılır.
Modül, FPGA geliştirme kartına 15 pinli düz esnek kablo (FFC) ile bağlanır. Pcam 5C, 10 cm düz esnek kablo ve fabrikada monte edilmiş sabit odaklı M12 objektife sahiptir.
Pcam 5C 5MP Kamera Modülü Özellikleri
- 5MP renkli System-on-Chip görüntü sensörü
- Görüntü verisi için 15 pinli FFC konnektörü
- Çift hat MIPI CSI-2 görüntü sensörü arayüzü
- QSXGA @ 15Hz, 1080p @ 30Hz, 720p @ 60Hz, VGA @ 90Hz ve QVGA @ 120Hz desteği
- RAW10, RGB565, CCIR656, YUV422 / 420, YCbCr422 ve JPEG sıkıştırma çıkış formatları
- Lens değiştirilebilirliği için standart M12 lens yuvası
- 10 cm kablo ve sabit odaklı lens ile birlikte gönderilir
- Kompakt PCB boyutu: 4.0 cm x 2.5 cm
- Yardımcı kamera sinyallerine erişim için 1 × 7 düz 100 mil başlık
- Pcam uyumlu Digilent geliştirme kartlarıyla tam uyumlu
Kutu İçeriği
- Pcam 5C 5MP Kamera Modülü
- 10 cm FFC Kablo
