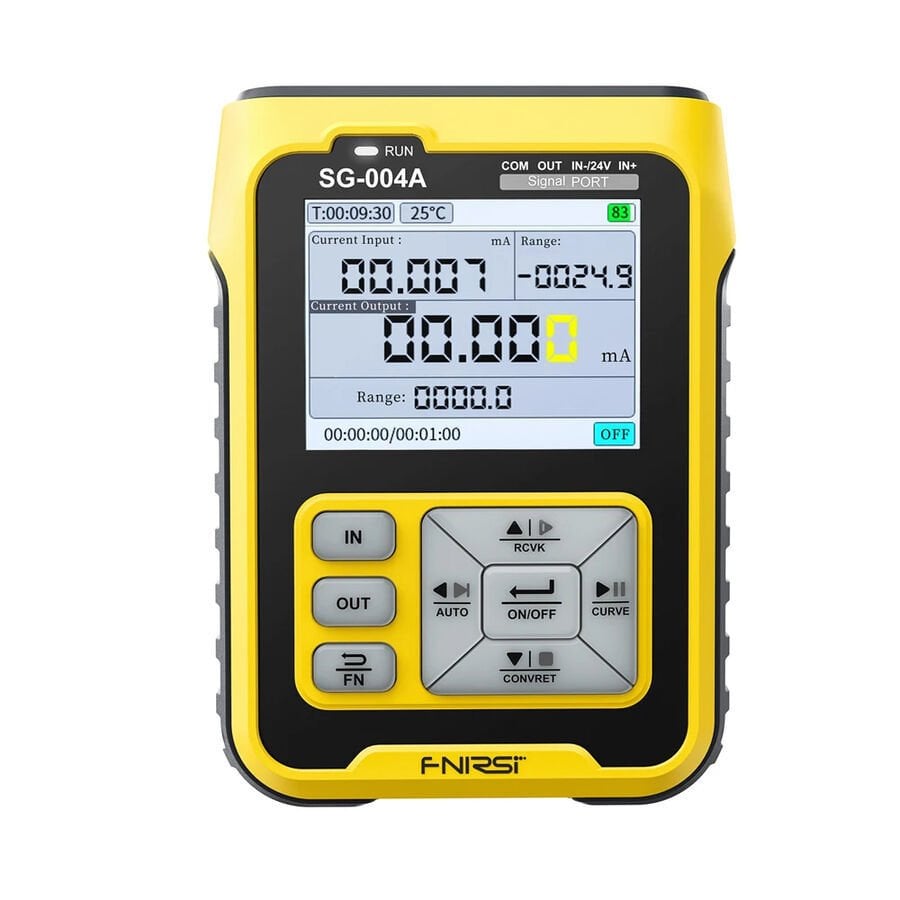

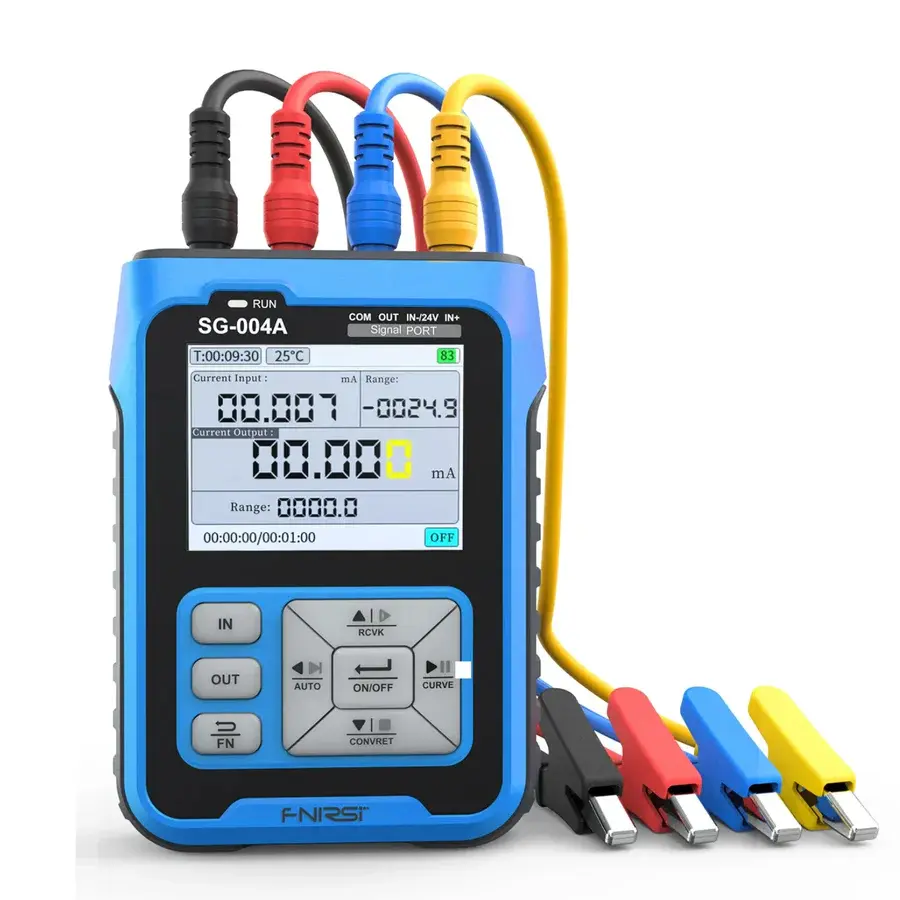

SG-004A 4-20mA Taşınabilir ve Ayarlanabilir Akım Gerilimi Simülatörü ve Sinyal Jeneratörü
SG-004A 4-20mA
Taşınabilir ve Ayarlanabilir Akım Gerilimi Simülatörü ve Sinyal Jeneratörü
FNIRSI SG-004A, 4-20mA sinyalleri de dahil olmak üzere çeşitli sinyaller üretebilen çok işlevli bir sinyal üretecidir. PLC ve DCS sistemlerinde hata ayıklama, valf konumlayıcılarının ayarlanması, invertörlerin test edilmesi ve proses vericilerinin kalibrasyonu gibi çeşitli uygulamalarda kullanılabilir.
SG-004A, 4mA'dan 20mA'ya kadar geniş bir çıkış aralığına sahiptir ve yüksek doğruluk ve stabiliteye sahip sinyaller üretebilir. Ayrıca geniş arkadan aydınlatmalı ekran ve sezgisel kontrol gibi kullanımı kolaylaştıran çeşitli özelliklere de sahiptir.
Öne Çıkan Özellikler
✦ Endüstriyel Kullanıma Uygun Çok Amaçlı Sinyal Jeneratörü
FNIRSI SG-004A; PLC sistem devreye alma, DCS sistem simülasyonu, vana pozisyoner ayarı, enstrüman test ve kalibrasyonu ile inverter testleri gibi birçok endüstriyel uygulamada güvenle kullanılabilir.

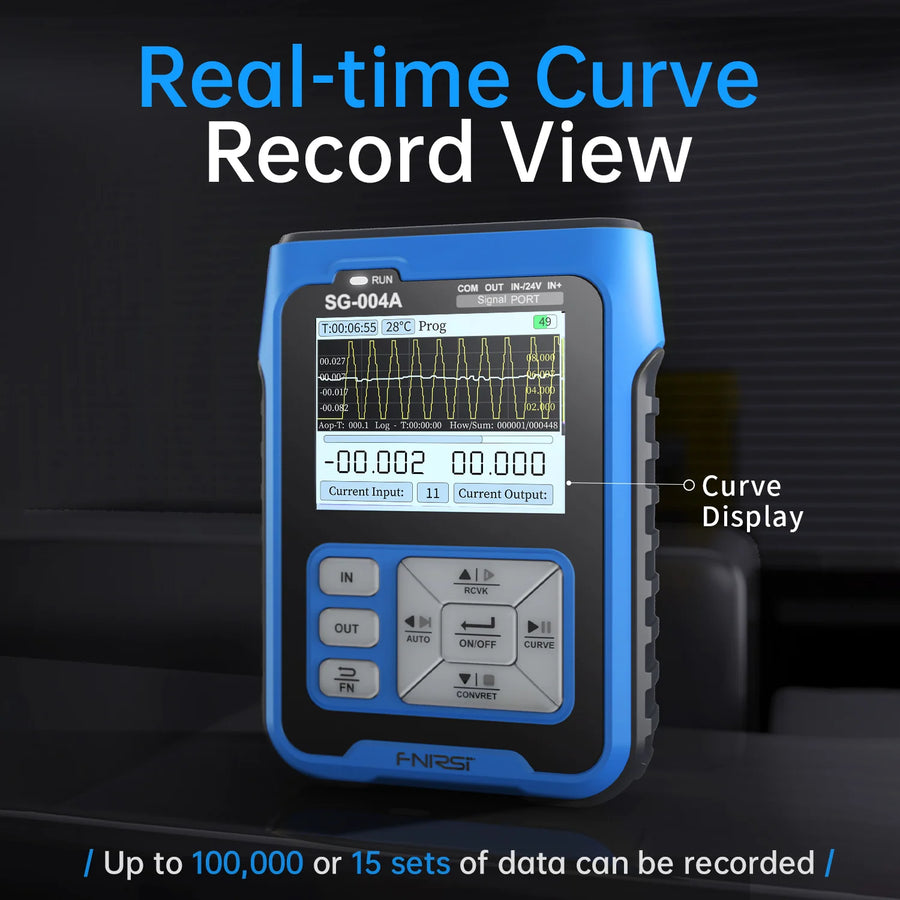

✦ Gerçek Zamanlı Eğri (Curve) Görüntüleme ve Kayıt
Giriş ve çıkış sinyallerinin değişim trendlerini grafik olarak gösterir. 100.000 adede kadar veri veya 15 farklı veri seti kaydı yapabilir. 0–9999 Hz frekans aralığında ≤%0.2 yüksek hassasiyetli ölçüm sunar.

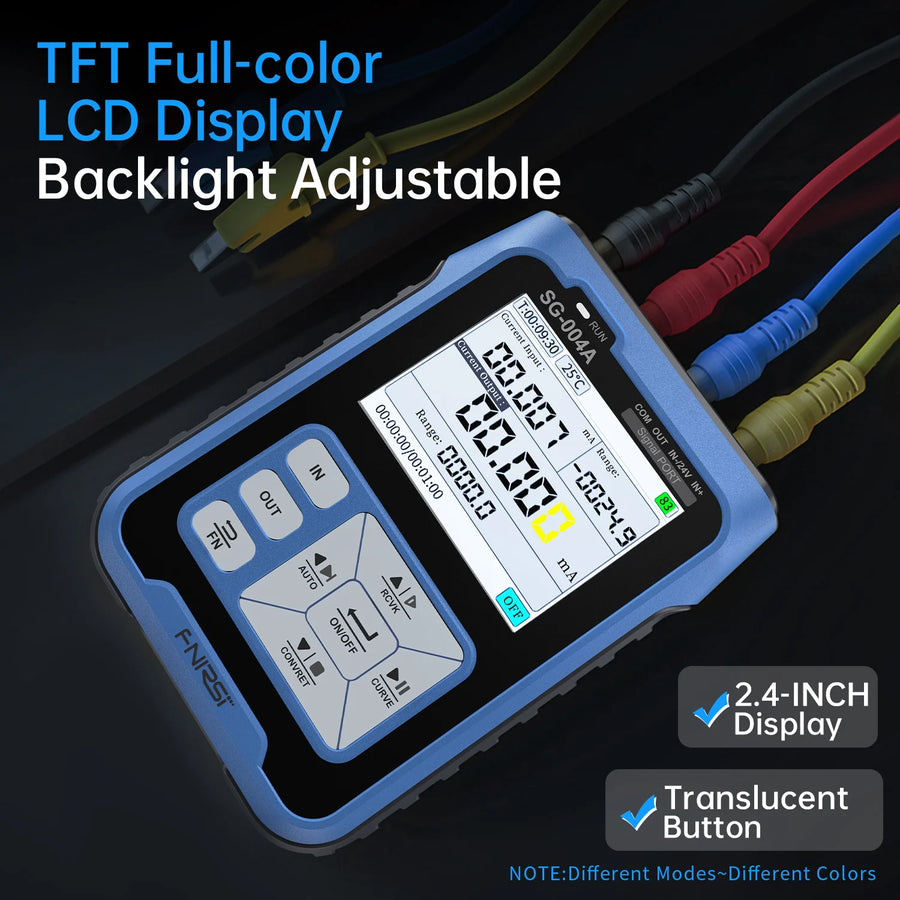

✦ 2.4 İnç TFT Renkli HD Ekran
Arka aydınlatmalı 2.4” TFT-LCD ekran sayesinde ölçümler net ve okunaklı şekilde görüntülenir. Çalışma moduna göre tuş arka aydınlatma renkleri otomatik olarak değişir.
✦ Programlanabilir Çıkış Modları
Parametrelere bağlı olarak otomatik çıkış ayarlaması yapar. Artan, azalan veya döngüsel (cycle) çıkış modlarını destekler.
✦ Kolay Firmware Güncelleme
USB bellek gibi tanınan USB emülasyonu sayesinde firmware güncellemeleri hızlı ve pratiktir.
✦ Kompakt, Hafif ve Uzun Pil Ömrü
Avuç içi boyutlarında, taşınabilir tasarım. 3000mAh dahili lityum batarya ile 24 saate kadar bekleme süresi sunar. Ekranda kalan pil seviyesi görüntülenir. USB Type-C şarj girişi ile sahada kullanım için idealdir.
✦ Dayanıklı Gövde Tasarımı
ABS sert gövde ve çevresini saran kaymaz silikon kaplama sayesinde darbelere karşı dayanıklıdır.
FNIRSI-SG-004A Teknik Özellikleri
Gerçek zamanlı eğri görüntüleme ve geçmiş kayıt alma özellikleri sayesinde ölçüm ve simülasyon süreçleri detaylı şekilde analiz edilebilir. Yüksek hassasiyetli ölçüm yapısı (≤%0.2 hata oranı), kalite kontrol ve kalibrasyon işlemlerinde güvenilir sonuçlar elde edilmesine yardımcı olur.
Temel Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | FNIRSI |
| Model | SG-004A |
| Ekran | 2.4” TFT Tam Renkli HD Ekran |
| Ürün Boyutları | 82 × 27 × 112 mm |
| Ürün Ağırlığı | 0.050 kg (1.76 ons) |
| Batarya | 3000mAh Şarj Edilebilir Lityum Batarya |
| Şarj Tipi | USB Type-C, 5V–12V / 10W (Maks.) |
| Bekleme Süresi | 24 Saat |
Çıkış Sinyali Teknik Özellikler
| Özellik | Aralık |
|---|---|
| Aktif Akım | 0-24mA |
| Pasif Akım | 0-24mA |
| Gerilim | 0-24V |
| Frekans / PWM | 0-9999Hz |
| 24V Loop | 0-24mA |
| Termokupl | -10~100mV |
| Direnç / Termal Direnç | 0-390Ω |
Giriş Sinyali Teknik Özellikler
| Özellik | Aralık |
|---|---|
| Aktif Akım | 0-24mA |
| Gerilim | 0-24V |
| Frekans / PWM | 0-9999Hz |
| Termokupl | -10~100mV |
| Direnç / Termal Direnç | 0-400Ω |
Teknik Parametreler
| Fonksiyon | Aralık | Hassasiyet | Çözünürlük | Yük Direnci |
|---|---|---|---|---|
| Akım (mA) | 0~24mA | ±(0.02%+0.003) | 0.001mA | 100Ω |
| Gerilim (V) | 0~24V | ±(0.02%+0.003) | 0.001V | 500KΩ |
| Pasif Akım (XMT) | 0~24mA | ±(0.02%+0.003) | 0.001V | 100Ω |
| 24V Loop | 0~24mA | ±(0.1%+0.005) | 0.001mA | 100Ω |
| Frekans (Hz) | 0~9999Hz | ±2% | 5 hane | 1MΩ |
| Milivolt (mV) | -10~100mV | ±(0.03%+0.003) | 0.001mV | 2KΩ |
| Termokupl (TC-S) | 0~1760℃ | ±(0.2%+1) | 1℃ | 2KΩ |
| Termokupl (TC-B) | 0~1810℃ | ±(0.5%+1) | 1℃ | 2KΩ |
| Termokupl (TC-E) | 0~990℃ | ±(0.2%+1) | 1℃ | 2KΩ |
| Termokupl (TC-K) | 0~1320℃ | ±(0.2%+1) | 1℃ | 2KΩ |
| Termokupl (TC-R) | 0~1760℃ | ±(0.3%+1) | 1℃ | 2KΩ |
| Termokupl (TC-J) | 0~1190℃ | ±(0.3%+1) | 1℃ | 2KΩ |
| Termokupl (TC-T) | 0~390℃ | ±(0.2%+1) | 1℃ | 2KΩ |
| Termokupl (TC-N) | 0~1290℃ | ±(0.2%+1) | 1℃ | 2KΩ |
| Termokupl (WRe3/25) | 0~2320℃ | ±(0.2%+1) | 1℃ | 2KΩ |
| Termokupl (WRe3/26) | 0~2320℃ | ±(0.2%+1) | 1℃ | 2KΩ |
| Direnç (Ω) | 0~390Ω | ±(0.2%+1) | 0.1Ω | - |
| Pt100 | -200~650℃ | ±(0.5%+1) | 0.1℃ | - |
| Cu50 | -20~150℃ | ±(0.5%+1) | 0.1℃ | - |
Gelişmiş Fonksiyonlar
✦ Programlanabilir Otomatik Artan/Azalan Çıkış
Belirlenen parametrelere göre çıkış sinyalini otomatik olarak artıran veya azaltan programlanabilir kontrol imkânı sunar.
✦ Sinyal Lineer Dönüşüm Çıkışı
Giriş sinyallerini istenen ölçek ve aralıklarda lineer olarak dönüştürerek farklı sistemlerle uyumlu hale getirir.
✦ Geçmiş Kayıt (History Record)
Önceki ölçüm ve çıkış verilerini kaydederek geriye dönük analiz ve karşılaştırma yapılmasına olanak tanır.
✦ MODBUS Slave Desteği
Endüstriyel otomasyon sistemleriyle entegrasyon için MODBUS slave haberleşme protokolünü destekler.
✦ Ön Ayarlı (Preset) Çıkış Modları
Sık kullanılan sinyal değerleri önceden tanımlanabilir, tek tuşla hızlı ve tekrarlanabilir çıkış alınabilir.
✦ Gerçek Zamanlı Eğri (Real-Time Curve) Görüntüleme
Giriş ve çıkış sinyallerinin anlık değişimlerini grafik eğri üzerinden canlı olarak izleme imkânı sağlar.
✦ Zamanlamalı Çıkış (Output Timing)
Çıkış sinyallerini belirlenen süre ve zaman aralıklarına göre otomatik olarak yönetir.
✦ USB Emülasyonlu Firmware Güncelleme
USB bellek (U Disk) olarak tanınan yapı sayesinde firmware güncellemeleri hızlı ve kolay şekilde yapılabilir.
