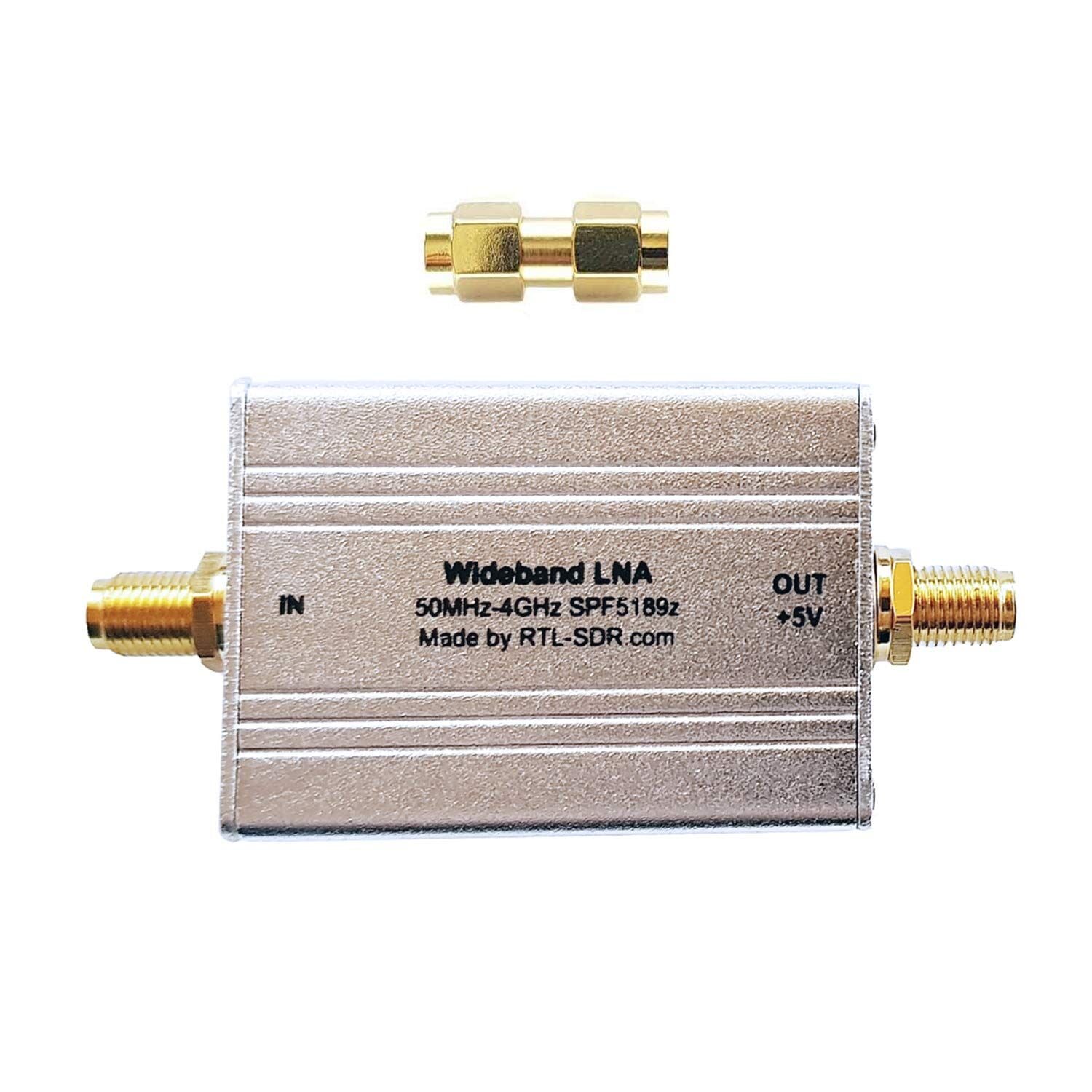

Wideband Low Noise Amplifier – Bias Tee Powered (50 MHz – 4 GHz)
RTL-SDR Blog Wideband LNA, Qorvo SPF5189Z çipine dayanan genel amaçlı geniş bantlı bir düşük gürültülü yükselteçtir. 50 MHz ile 4000 MHz arasında çalışarak gürültü eşiğini düşürür, SNR'yi artırır ve koaksiyel kablo kayıplarını telafi eder. SDR alıcılarla anten arasına yerleştirilerek alım kalitesini önemli ölçüde iyileştirir.
Diğer SPF5189Z tabanlı yükselteçlerden farklı olarak bu model; tam iletken metal muhafaza, anten girişinde ESD koruması ve varsayılan olarak bias tee güç beslemesi (3–5V) ile birlikte gelir. RTL-SDR Blog V3 dongle'ın yerleşik 4.5V bias tee çıkışı bu LNA'yı beslemek için uygundur. Doğrudan harici güç beslemesi ise iç jumper pozisyonu değiştirilerek etkinleştirilebilir.
Geniş bantlı bir yapıya sahip olduğundan, bölgenizdeki güçlü sinyaller aşırı yüklenmeye neden olabilir; bu durumda ek filtreleme gerekebilir. Yalnızca ADS-B performansını artırmak isteyenler için Triple Filtered ADS-B LNA daha uygun bir seçenek olabilir.
Önemli ESD Notu: Bu LNA açık hava antenine yakın konumda kullanılacaksa antenin yeterince topraklandığından emin olunuz. PCB üzerinde hızlı ESD diyotu ve GDT ile çift koruma bulunmaktadır; ancak anten topraklanmamışsa bu koruma bileşenlerinin etkinliği önemli ölçüde azalır ve LNA hasar görebilir.
Öne Çıkan Özellikler
- 50 MHz – 4000 MHz geniş çalışma frekans aralığı
- 0.6 dB gürültü figürü @ 900 MHz
- 18.7 dB kazanç @ 900 MHz
- OIP3 = 39.5 dBm @ 900 MHz
- P1 doyma noktası = 22.7 dBm @ 1960 MHz
- Bias tee güç beslemesi (3–5V)
- Tam iletken metal muhafaza
- Anten girişinde ESD koruması (ESD diyotu + GDT)
- İç jumper ile harici güç beslemesine geçiş imkânı
- Pakette SMA erkek – SMA erkek adaptör dahil
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | RTL-SDR Blog WBLNA |
| Çip | Qorvo SPF5189Z |
| Frekans Aralığı | 50 MHz – 4000 MHz |
| Gürültü Figürü | 0.6 dB @ 900 MHz (< 1 dB genel) |
| Kazanç | 18.7 dB @ 900 MHz |
| OIP3 | 39.5 dBm @ 900 MHz |
| P1 Doyma Noktası | 22.7 dBm @ 1960 MHz |
| Güç Beslemesi | Bias Tee (3–5V) |
| RTL-SDR V3 Uyumluluğu | Evet (4.5V bias tee) |
| ESD Koruması | Hızlı ESD diyotu + GDT |
| Muhafaza | Tam iletken metal |
| Konnektör Tipi | SMA |
| Montaj Tipi | Yüzey montaj (SMD) |
| Kanal Sayısı | 1 |
Kullanım Alanları
- RTL-SDR ve geniş bantlı SDR alıcıları
- ADS-B uçak takip sistemleri
- AIS gemi takip uygulamaları
- NOAA uydu alımı
- Amatör telsiz alım düzenekleri
- Uzun koaksiyel kablo kayıplarının telafisi
- Genel RF sinyal zayıflamasını giderme
- 50 MHz – 4 GHz arasındaki tüm SDR uygulamaları
Not: Bu LNA bias tee güç beslemesi gerektirir. RTL-SDR Blog V3 dongle'ın 4.5V bias tee çıkışı bu LNA için uygundur. Harici güç kullanmak isteyenler iç jumper'ı değiştirerek metal muhafaza olmaksızın doğrudan güç besleyebilir.
