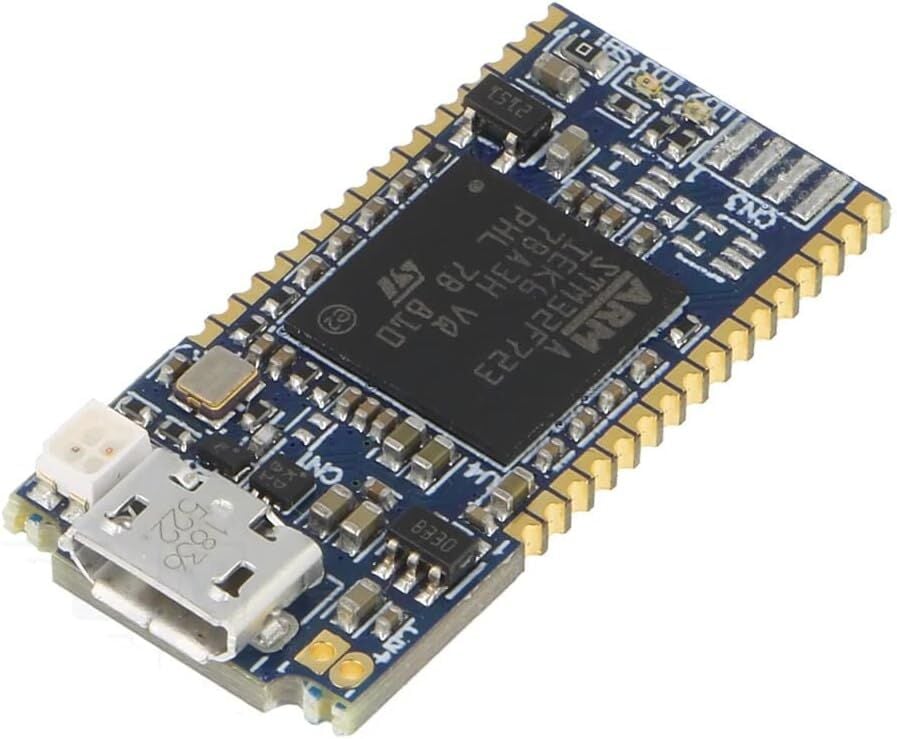

STLINK-V3MODS Compact STM32 - Debugger, Programmer
ST-LINK V3 MODS
STLINK-V3MODS is a small-size debugging and programming probe for STM32 microcontrollers. The JTAG/SWD interfaces are used to communicate with any STM32 microcontroller located on an application board.
STLINK-V3MODS also provides a Virtual COM port interface enabling the host PC to communicate with the target microcontroller through one UART, along with bridge interfaces (SPI, I2C, CAN and GPIOs) that simplify tasks such as field programming through the bootloader. STLINK-V3MODS is designed to be embedded directly into a controller application and can be soldered straight onto the PCB motherboard.
All Features
- Modular probe with small size: approximately 15 × 30 mm
- Direct-to-PCB implementation via 2 × 16-pin 1.27 mm edge castellated vias, with all signals available in the required minimum PCB surface
- Self-powered through a USB Micro-B connector
- USB 2.0 high-speed compatible interface
- 5 V source output capability up to 200 mA
- JTAG/SWD (Serial Wire Debug) specific features:
- 3.0 V to 3.6 V application voltage support and 5 V tolerant inputs
- JTAG communication support
- SWD and SWV (Serial Wire Viewer)
- Virtual COM port (VCP) specific features:
- 3.0 V to 3.6 V application voltage support on the UART interface and 5 V tolerant inputs
- VCP frequency up to 15 MHz
- Multipath bridge USB to SPI/UART/I2C/CAN/GPIOs specific features:
- 3.0 V to 3.6 V application voltage support and 5 V tolerant inputs
- Drag-and-drop Flash memory programming
- Two color LEDs: communication and power
Applications
- Embedded, permanent SWD/JTAG debug and programming interface soldered directly onto a customer's end-application PCB
- In-line or end-of-line production programming of STM32-based products
- Field firmware updates through the bootloader using the SPI, I2C, or CAN bridge interfaces
- Serial log/console access to the target STM32 via the Virtual COM port (VCP)
- Compact debug solution for space-constrained evaluation or prototyping boards
- Drag-and-drop Flash programming for quick firmware deployment without extra software

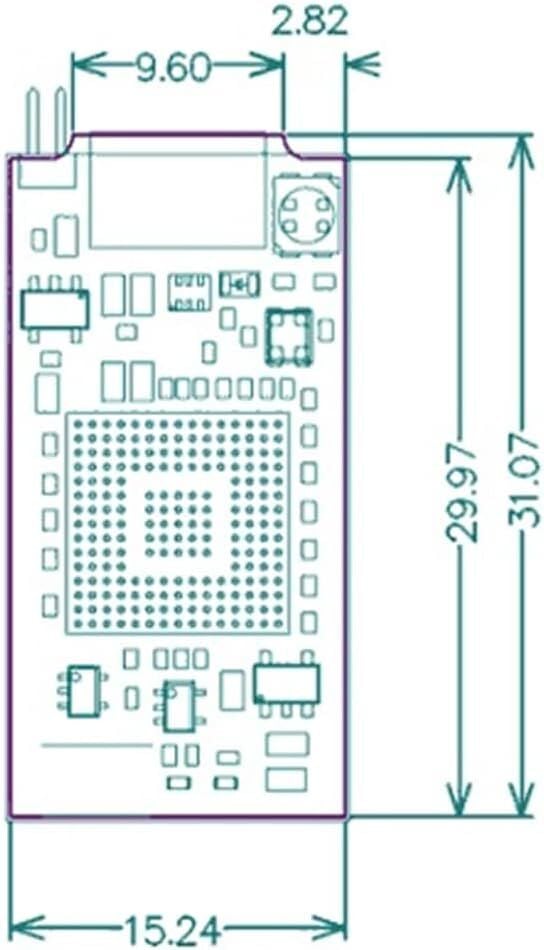

Product Size

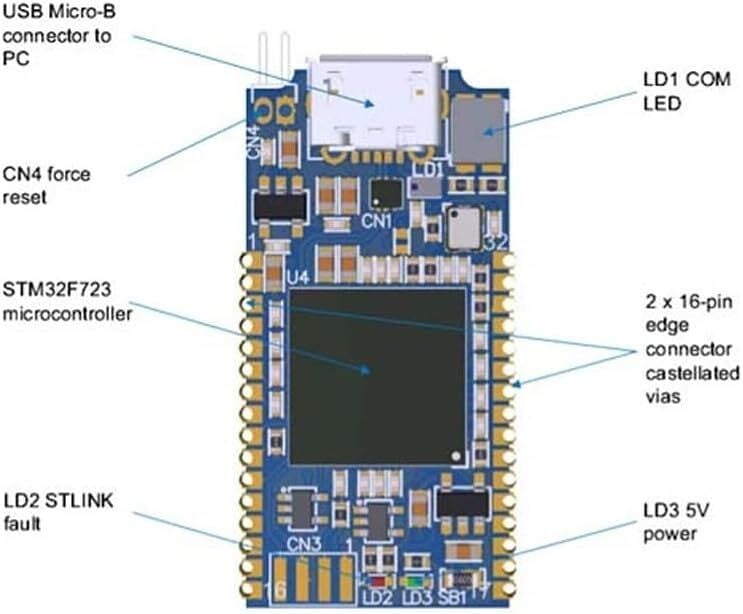

Product Components
Linkler
Bu Ürün Hakkında Önemli Bilgilendirme
Bu ürün, üretici firmanın orijinal ürünüdür ve teknik bilgi gerektiren profesyonel kullanım için tasarlanmıştır. Yanlış ve test bağlantılar veya sağlamlığı doğrulanmamış devrelerde kullanım nedeniyle oluşabilecek arızaların tespit edilmesi mümkün olmadığından, güvenlik etiketi açılmış ürünler için iade ve garanti prosedürleri uygulanmamaktadır.
Ürünü kullanmadan önce:
- Tüm bağlantılarınızı dikkatlice kontrol ediniz.
- Programlayacağınız entegrenin teknik dokümanında yer alan “ICSP” veya “ISP Programming” başlığı altındaki talimatları takip ediniz.
Anlayışınız için teşekkür eder, ürünün doğru ve verimli bir şekilde kullanılmasını dileriz.
