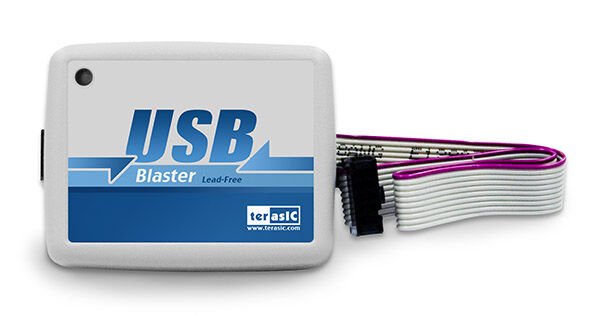

Terasic USB Blaster Download Cable, Intel (Altera) FPGA ve CPLD tabanlı geliştirme kartlarını bilgisayarınıza bağlayarak JTAG üzerinden programlama & konfigürasyon yapmanızı sağlayan profesyonel bir programlama kablosudur. FPGA geliştirme, test ve üretim süreçlerinde güvenle kullanılır. Intel Quartus Prime yazılımı ile tam uyumlu olan bu ürün, hızlı ve stabil veri aktarımı sayesinde FPGA projelerinizde zaman kaybını önler
Teknik Özellikler
Marka
Terasic
Model
USB Blaster Download Cable (Rev. B)
Bağlantı
USB-JTAG programlama kablosu
Kablo Uzunluğu
Yaklaşık 2 metre
JTAG Voltaj Desteği
1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V
Uyumlu Sistemler
Windows & Linux
Çalışma Sıcaklığı
0 °C – 85 °C (Ticari sınıf)
Konnektör
Standart 10-Pin JTAG Header
Çalışma Frekansı
~6 MHz JTAG Clock (USB Blaster I)
Desteklenen Cihazlar ve Host Sistemler
UBT, Intel FPGA cihazları, seri konfigürasyon cihazları ve host sistemler için destek sunar. Aşağıda desteklenen cihaz ve sistemler listelenmiştir.
Desteklenen Intel FPGA Cihazları
FPGA Serisi
Desteklenen Cihazlar
Stratix Serisi
Stratix 10, Stratix V, Stratix IV, Stratix III, Stratix II GX, Stratix GX
Arria Serisi
Arria 10, Arria V, Arria II, Arria GX
Cyclone Serisi
Cyclone 10, Cyclone V, Cyclone IV, Cyclone III, Cyclone II, Cyclone
MAX Serisi
MAX 10, MAX V, MAX II, MAX 3000, MAX 7000, MAX 9000
Diğer
FLEX 10K, ACEX 1K, APEX 20K
Desteklenen Seri Konfigürasyon Cihazları
FPGA Serisi
Desteklenen Cihazlar
Seri Konfigürasyon Cihazları
EPCS serisi, EPCQ serisi, EPCQ-L serisi
Desteklenen İşletim Sistemleri
Host Sistem
Destek Durumu
Windows
Desteklenir
Linux
Desteklenir
Çalışma Koşulları
UBT, hedef kartlar için birden fazla voltaj standardını destekler. Aşağıdaki tabloda desteklenen besleme voltajları yer almaktadır. Kullanıcıların, hedef kartın JTAG voltaj standardının bu aralıkta olup olmadığını kontrol etmesi gerekmektedir.
Desteklenen Hedef Kart Besleme Voltajları
Desteklenen Besleme Voltajları
1.2 V (*1)
1.5 V (*1)
1.8 V (*1)
2.5 V
3.3 V
(*1) Yalnızca Rev. B sürümü tarafından desteklenmektedir.
Pin Tanımları (Pin Define)
Aşağıdaki tablo, Terasic USB Blaster Download Cable dişi konnektöründeki pinleri ve bu pinlerin JTAG ve Pasif Seri (PS) modlarındaki işlevlerini açıklamaktadır.
Pin No
Pin Adı
JTAG Modu Açıklaması
PS Modu Açıklaması
1
TRGTCK
Saat sinyali
Saat sinyali
2
GND
Sinyal toprağı
Sinyal toprağı
3
TRGTDO
Cihazdan veri çıkışı
Konfigürasyon tamamlandı sinyali
4
TRGVCC
Hedef karttan sağlanan besleme
Hedef karttan sağlanan besleme
5
TRGTMS
JTAG durum makinesi kontrolü
Konfigürasyon kontrolü
6
TRGNCE
-
-
7
TRGNST
-
Aktif seri veri çıkışı
8
TRGNCSO
-
Seri konfigürasyon cihazı çip seçimi
9
TRGASDO
Cihaza veri girişi
Aktif seri veri girişi
10
GND
Sinyal toprağı
Sinyal toprağı
Ürün Boyutları

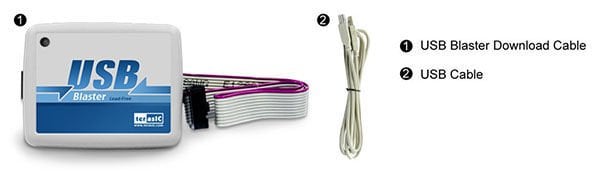

Paket İçeriği
1x USB Blaster Download Cable
1x USB Cable
All Terasic products are manufactured and assembled in Taiwan. We offer a Certificate of Origin upon request
Not: USB Blaster kablosu, Intel® Arria® 10 GX FPGA Development Kit üzerinde JTAG zincirini algılayamaz. Bu geliştirme kartını programlamak için Altera USB Blaster II sipariş edilmesi gerekmektedir.
